Бачок тормозной жидкости
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 3 шагов
-

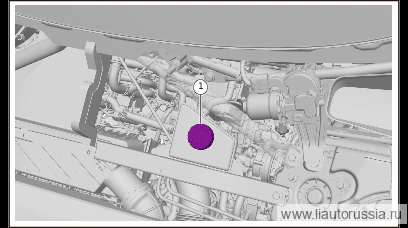

Отверните крышку бачка тормозной жидкости, при помощи подходящего шприца откачайте тормозную жидкость из бачка тормозной жидкости.
-

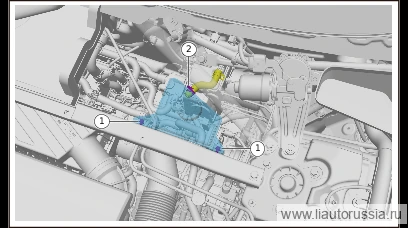

Выверните фиксирующий болт (2 шт.) бачка тормозной жидкости.
🔧 Внимание: Q1840620F36 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую детальQ1840620F36 -

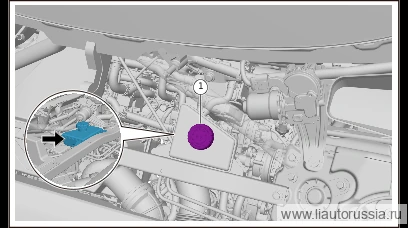

Отсоедините хомут соединительной трубки бачка тормозной жидкости (1 шт.), отсоедините бачок тормозной жидкости от соединительной трубки бачка тормозной жидкости, снимите бачок тормозной жидкости.
Установка 3 шагов
-
Установите бачок тормозной жидкости, подсоедините соединительную трубку бачка тормозной жидкости к бачку тормозной жидкости, установите хомут соединительной трубки бачка тормозной жидкости (1 шт.).
-
Установите крепёжный болт бачка тормозной жидкости (2 шт.). Q1840620F36 комплект шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: Q1840620F36 комплект шестигранного болта и плоской шайбы является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 10 ммQ1840620F36 -
Долейте тормозную жидкость до уровня 4 мм ниже отметки MAX, установите крышку бачка тормозной жидкости.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт бачка тормозной жидкости (2 шт.). Q1840620F3… | 9±1 Н·м |
