Ремень безопасности переднего ряда, правая сторона, в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
- Если какой-либо компонент ремня безопасности в сборе неисправен, не выполняйте его ремонт — замените весь ремень безопасности в сборе целиком.
- При демонтаже разъёма жгута проводов преднатяжителя ремня безопасности вставьте в прорезь шлицевую отвёртку, обмотанную изолентой, поддейте фиксатор и снимите разъём жгута проводов.
- Для подсоединения разъёма жгута проводов преднатяжителя ремня безопасности приподнимите фиксатор, установите разъём жгута проводов, затем вдавите фиксатор в разъём жгута проводов; после завершения установки проверьте, полностью ли вдавлен фиксатор.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- средняя облицовка правой стойки B в сборе
- облицовка верхней части правой стойки B в сборе.
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
Снятие 3 шагов
-

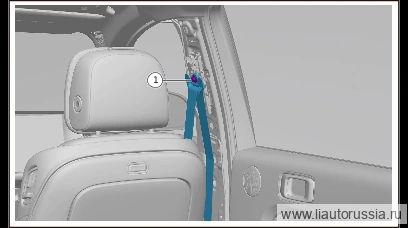

Выверните крепёжный болт инерционной катушки ремня безопасности переднего ряда, правая сторона, (1 шт.).
🔧 головка 14 мм -
Отсоедините разъём жгута проводов (1 шт.) втягивающего механизма ремня безопасности переднего правого сиденья.
-
Выверните крепёжный болт (1 шт.) ретрактора ремня безопасности правого переднего сиденья, снимите ретрактор ремня безопасности правого переднего сиденья.
🔧 головка Внимание: X01-58000031крепёжный болт ретрактора ремня безопасности является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 14 ммX01-58000031одноразовая деталь
Установка 3 шагов
-
Установите ретрактор переднего правого ремня безопасности, установите фиксирующий болт (1 шт.) ретрактора переднего правого ремня безопасности. X01-58000031 Фиксирующий болт ретрактора ремня безопасности. Момент затяжки: 45±5 Н·м.
⚙︎ 45±5 Н·м🔧 торцевая головка 14 ммX01-58000031одноразовая детальПримечание. Фиксирующий болт X01-58000031 ретрактора ремня безопасности является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым. -
Подсоедините разъём жгута проводов инерционной катушки ремня безопасности переднего ряда, правая сторона, (1 шт.).
-
Установите крепёжный болт (1 шт.) втягивающего механизма ремня безопасности переднего правого сиденья. X01-58000012 Втягивающий механизм ремня безопасности переднего правого сиденья Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 ммX01-58000012
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ретрактор переднего правого ремня безопасности, установите… | 45±5 Н·м |
| Установите крепёжный болт (1 шт.) втягивающего механизма ремня безопас… | 45±5 Н·м |
