Ремень безопасности левой стороны переднего ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
- Если какой-либо компонент ремня безопасности в сборе неисправен, не производите ремонт — замените весь ремень безопасности в сборе целиком.
- При демонтаже разъёма жгута проводов преднатяжителя ремня безопасности вставьте в паз шлицевую отвёртку, обмотанную изоляционной лентой, приподнимите фиксатор и отсоедините разъём жгута проводов.
- Для подсоединения разъёма жгута проводов преднатяжителя ремня безопасности приподнимите фиксатор, установите разъём жгута проводов, затем вдавите фиксатор в разъём жгута проводов; после завершения монтажа проверьте, что фиксатор полностью защёлкнут.
- При демонтаже/монтаже не допускайте повреждения деталей интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе вперёд до крайнего положения
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
- облицовка левого порога в сборе
Снятие 3 шагов
-

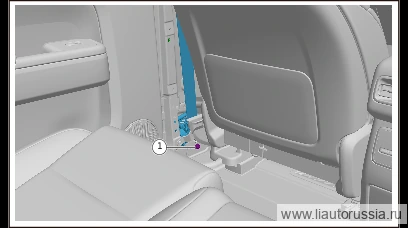

Выверните фиксирующий болт (1 шт.) ремня безопасности переднего ряда (левая сторона) в сборе.
🔧 торцевая головка 14 мм -
Отсоедините разъём жгута проводов ремня безопасности переднего ряда, левая сторона, в сборе (1 шт.).
-

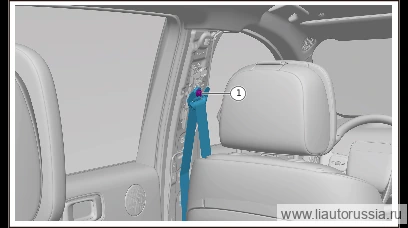

Выверните крепёжный болт (1 шт.) ремня безопасности переднего ряда (левая сторона) в сборе, снимите ремень безопасности переднего ряда (левая сторона) в сборе.
🔧 головка Примечание: X01-58000031 крепёжный болт втягивающего механизма ремня безопасности является деталью одноразового использования, после каждого демонтажа необходимо заменять его новой деталью 14 ммX01-58000031одноразовая деталь
Установка 3 шагов
-
Установите ремень безопасности левой стороны переднего ряда в сборе, установите крепёжный болт (1 шт.) ремня безопасности левой стороны переднего ряда в сборе. X01-58000031крепёжный болт ретрактора ремня безопасности Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка Внимание: X01-58000031крепёжный болт ретрактора ремня безопасности является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 14 ммX01-58000031одноразовая деталь -
Подсоедините разъём (1 шт.) жгута проводов ремня безопасности переднего ряда (левая сторона) в сборе.
-
Установите крепёжный болт инерционной катушки ремня безопасности переднего ряда, левая сторона, (1 шт.). X01-58100011Ремень безопасности переднего ряда, левая сторона, в сборе. Момент затяжки: 45±5 Н·м.
⚙︎ 45±5 Н·м🔧 головка 14 ммX01-58100011
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите ремень безопасности левой стороны переднего ряда в сборе, у… | 45±5 Н·м |
| Установите крепёжный болт инерционной катушки ремня безопасности перед… | 45±5 Н·м |
