Регулятор высоты ремня безопасности переднего ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка верхней части левой стойки B в сборе.
Снятие 3 шагов
-
Выверните крепёжный болт (1 шт.) ретрактора ремня безопасности левого переднего сиденья.
🔧 головка 14 мм -

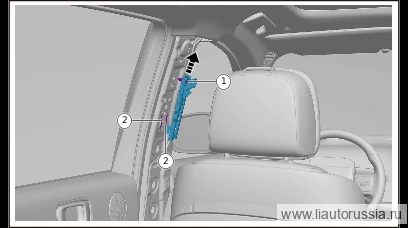

Выверните фиксирующий болт (1 шт.) регулятора высоты переднего сиденья (левый передний).
🔧 бита-головка T50 -
С помощью инструмента слегка поддев, извлеките регулятор высоты ремня безопасности переднего ряда (левый передний), отделив болт от резьбового отверстия, затем в направлении, указанном стрелкой, вытяните регулятор высоты ремня безопасности переднего ряда (левый передний) из монтажного отверстия.
Примечание. Крепёжный болт регулятора высоты ремня безопасности переднего ряда (левый передний) и сам регулятор высоты ремня безопасности переднего ряда (левый передний) являются единым узлом, раздельная разборка не допускается.
Установка 3 шагов
-
Вставьте нижний конец регулятора высоты ремня безопасности переднего ряда (левый передний) в монтажное отверстие, установите регулятор высоты ремня безопасности переднего ряда (левый передний) в направлении, указанном стрелкой.
Примечание. Крепёжный болт регулятора высоты ремня безопасности переднего ряда (левый передний) и сам регулятор высоты ремня безопасности переднего ряда (левый передний) являются единой деталью, раздельная разборка не допускается. -
Установите крепёжный болт (1 шт.) регулятора высоты переднего ряда (левый передний). X01-58000014регулятор высоты переднего ряда Момент затяжки: 30±5 Н·м
⚙︎ 30±5 Н·м🔧 головка-бита T50X01-58000014 -
Установите фиксирующий болт (1 шт.) ретрактора переднего левого ремня безопасности. X01-58000011 Ретрактор переднего левого ремня безопасности. Момент затяжки: 45±5 Н·м.
⚙︎ 45±5 Н·м🔧 торцевая головка 14 ммX01-58000011
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (1 шт.) регулятора высоты переднего ряда (ле… | 30±5 Н·м |
| Установите фиксирующий болт (1 шт.) ретрактора переднего левого ремня… | 45±5 Н·м |
