Фиксатор ремня безопасности второго ряда (левая сторона) в сборе

Ремни безопасности · Li L7 2022–2023 · стр. 1247–1248 оригинала
5 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Фиксатор ремня безопасности второго ряда (левая сторона) в сборе

Подготовительные работы 7

  1. Двери багажника на электроприводе книга владельца
  2. Шторка багажного отделения в сборе
  3. Крышка багажника в сборе
  4. Аккумулятор книга владельца
  5. Двери автомобиля книга владельца
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Корпус кронштейна панели багажного отделения

Снятие 5 шагов

  1. Шаг 1

    Отсоедините фиксирующую защёлку (1 шт.) фиксатора ремня безопасности второго ряда (левая сторона) в сборе.

  2. Отсоедините разъём жгута проводов (1 шт.) фиксатора ремня безопасности левой стороны второго ряда в сборе.

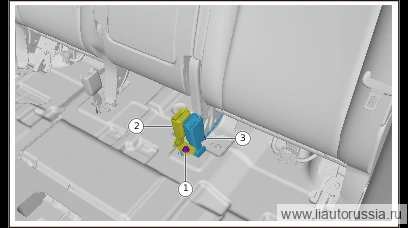

  3. Шаг 3

    Выверните фиксирующий болт (1 шт.) фиксатора ремня безопасности среднего сиденья второго ряда в сборе.

    🔧 торцевая головка 14 ммодноразовая деталь
    Примечание. Фиксирующий болт фиксатора ремня безопасности среднего сиденья второго ряда в сборе является деталью одноразового использования, при каждом демонтаже необходимо заменять его новым.

  4. Отведите в сторону пряжку ремня безопасности второго ряда, среднюю, в сборе.

  5. Отсоедините фиксирующую защёлку (1 шт.) фиксатора ремня безопасности второго ряда (левая сторона) в сборе, снимите фиксатор ремня безопасности второго ряда (левая сторона) в сборе.

Установка 5 шагов

  1. Шаг 1

    Установите фиксатор ремня безопасности левой стороны второго ряда в сборе, установите фиксирующую защёлку (1 шт.) фиксатора ремня безопасности левой стороны второго ряда в сборе.

  2. Установите фиксатор ремня безопасности среднего сиденья второго ряда в сборе.

  3. Установите крепёжный болт пряжки ремня безопасности второго ряда, средней, в сборе (1 шт.). Момент затяжки: 45±5 Н·м.

    ⚙︎ 45±5 Н·м🔧 головка 14 мм

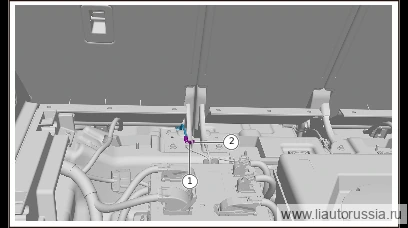

  4. Шаг 4

    Подсоедините разъём жгута проводов пряжки ремня безопасности второго ряда, левая сторона, в сборе (1 шт.).

  5. Установите фиксирующую защёлку (1 шт.) фиксатора ремня безопасности второго ряда (левая сторона) в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжный болт пряжки ремня безопасности второго ряда, сред…45±5 Н·м
