Тросик замка капота в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
Снятие 4 шагов
-

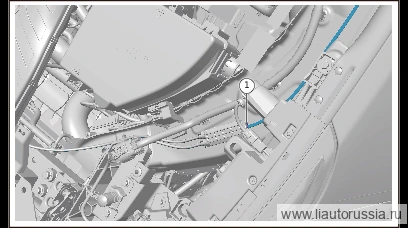

Отсоедините соединение секционного тросового привода замка капота в сборе с тросовым приводом замка капота в сборе.
-

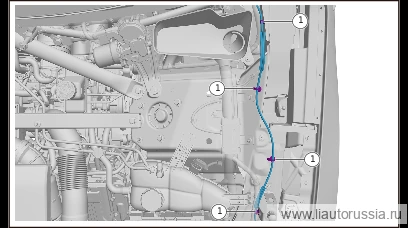

Отсоедините крепёжную защёлку троса замка капота (4 шт.).
Примечание. Снимите оставшуюся на кузове крепёжную защёлку, замените её новой. -

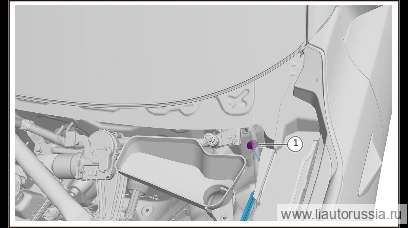

Отсоедините резиновую заглушку (1 шт.) тросика замка капота в сборе от кузова.
-

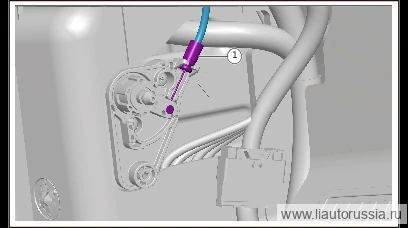

Отсоедините соединение тросика замка капота в сборе с концом монтажного основания внутренней рукоятки замка капота, снимите тросик замка капота в сборе.
Установка 4 шагов
-
Подсоедините тросовый привод замка капота в сборе к концу монтажного основания внутренней ручки замка капота.
-
Установите резиновую заглушку троса замка капота в сборе (1 шт.).
-
Установите крепёжный фиксатор тросика замка капота (4 шт.).
-
Подсоедините тросик замка капота в сборе к секционному тросику замка капота в сборе.
