Корпус замка правой передней двери в сборе

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
6. Заглушка внутренней ручки правой передней двери
7. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
8. Снятие/установка узла облицовочной панели правой передней двери
9. малая водонепроницаемая плёнка правой передней двери в сборе
10. водонепроницаемая плёнка правой передней двери в сборе
11. внутренний молдинг стекла правой передней двери
12. стекло правой передней двери в сборе
13. задний направляющий рельс стекла правой передней двери в сборе

Снятие 10 шагов

1.

   1

   Отсоедините фиксатор троса наружного открывания передней двери (3 шт.).
2. 2

   Отсоедините трос наружного открывания передней двери.

3.

   3

   Отсоедините резиновый чехол (1 шт.) тросика внутреннего открывания передней двери.
4. 4

   Отсоедините разъём жгута проводов замка правой передней двери в сборе (2 шт.).

5.

   5

   Отсоедините фиксатор троса наружного открывания передней двери (1 шт.).
6. 6

   Отсоедините фиксатор замка правой передней двери в сборе (3 шт.).
7. 7

   Выверните крепёжный болт (3 шт.) корпуса замка правой передней двери в сборе.

   🔧 головка-бита T30 мм Внимание: винт с полукруглой головкой, фланцем и внутренним шестигранником X01-89215617 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять его на новую детальX01-89215617одноразовая деталь

8.

   8

   Отсоедините тросик наружного открывания передней двери.

9.

   9

   Снимите крышку замка правой передней двери в сборе.

10.

    10

    Отсоедините трос внутреннего открывания передней двери.

Установка 10 шагов

1.

   1

   Установите трос внутреннего открывания передней двери.

2.

   2

   Установите крышку корпуса замка правой передней двери в сборе.

3.

   3

   Установите трос наружной ручки открывания передней двери.

4.

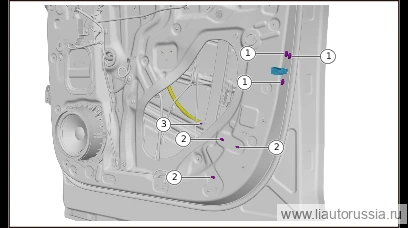

   4

   Установите замок правой передней двери в сборе, заверните крепёжные болты замка правой передней двери в сборе (3 шт.). X01-89215617 Винт с полукруглой фланцевой головкой и внутренним шестигранным шлицем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка отвёрточная Внимание: X01-89215617 винт с полукруглой фланцевой головкой и внутренним шестигранным шлицем является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять новой деталью T30X01-89215617одноразовая деталь

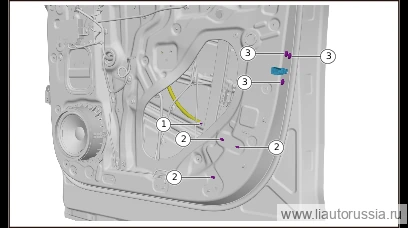

5. 5

   Установите фиксирующую клипсу (3 шт.) корпуса замка правой передней двери в сборе.
6. 6

   Установите фиксирующий зажим (1 шт.) тросика наружного открывания передней двери.

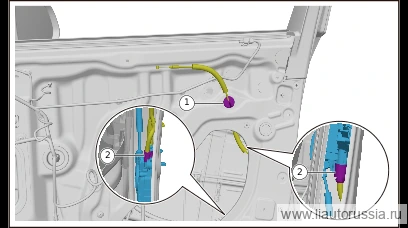

7.

   7

   Установите резиновый чехол троса внутренней ручки открывания передней двери (1 шт.).
8. 8

   Подсоедините разъём жгута проводов замка правой передней двери в сборе (2 шт.).

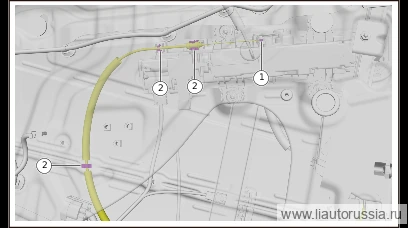

9.

   9

   Установите трос наружной ручки открывания передней двери.
10. 10

    Установите фиксирующую клипсу (3 шт.) троса наружного открывания передней двери.

Моменты затяжки — сводка
