Компоненты замка правой задней двери — скрытая наружная ручка правой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
- Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
- Компоненты стекла и заглушки правой задней двери — задний направляющий рельс стекла правой задней двери в сборе
- Компоненты замка правой задней двери — наружный тросик открывания задней двери
- Компоненты замка правой задней двери — корпус замка правой задней двери в сборе
Снятие 3 шагов
-

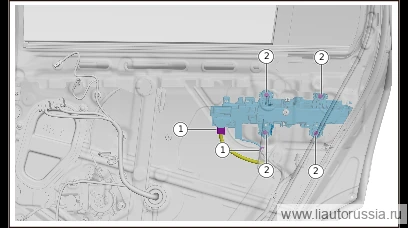

Отсоедините разъём жгута проводов скрытой наружной ручки правой задней двери в сборе (2 шт.).
-
Выверните крепёжный болт (4 шт.) скрытой наружной ручки правой задней двери в сборе, снимите скрытую наружную ручку правой задней двери в сборе.
🔧 торцевая головка T25 -
Слева представлено видео демонтажа скрытой наружной ручки, руководствуйтесь им при демонтаже/монтаже.
Установка 2 шагов
-

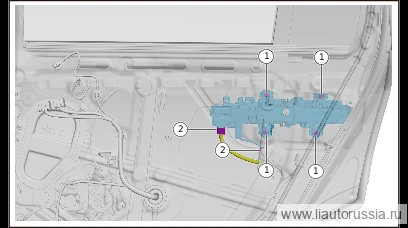

Установите скрытую наружную ручку правой задней двери в сборе, установите крепёжные болты скрытой наружной ручки правой задней двери в сборе (4 шт.). Момент затяжки: 4.5±1 Н·м
⚙︎ 4.5±1 Н·м🔧 головка-бита T25 -
Подсоедините разъём жгута проводов скрытой наружной ручки правой задней двери в сборе (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите скрытую наружную ручку правой задней двери в сборе, установ… | 4.5±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены скрытой наружной ручки правой задней двери в сборе
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Процедура электропроверки и калибровки скрытой наружной ручки через приложение (APP)
