Компоненты замка правой задней двери — корпус замка правой задней двери в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. облицовка подлокотника правой задней двери в сборе
7. Демонтаж/монтаж узла декоративной панели правой задней двери
8. Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе

Снятие 10 шагов

1.

   1

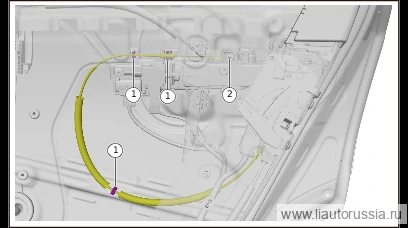

   Отсоедините крепёжную защёлку троса наружного открывания правой задней двери (3 шт.).
2. 2

   Отсоедините тросик наружной ручки открывания правой задней двери.

3.

   3

   Отсоедините резиновый чехол.
4. 4

   Выверните крепёжный болт корпуса замка правой задней двери в сборе (3 шт.).

   🔧 головка-бита Внимание: винт с фланцем и внутренним шестигранным фигурным гнездом X01-89215617 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь T30X01-89215617одноразовая деталь
5. 5

   Отсоедините разъём (1 шт.) корпуса замка правой задней двери в сборе.

6.

   6

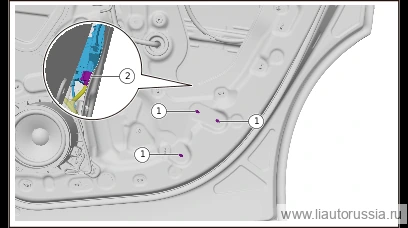

   Отсоедините крепёжную защёлку корпуса замка правой задней двери в сборе (3 шт.).
7. 7

   Отсоедините разъём (1 шт.) корпуса замка правой задней двери в сборе.

8.

   8

   Расстыкуйте тросик наружной ручки открывания правой задней двери.

9.

   9

   Снимите кожух корпуса замка правой задней двери в сборе.

10.

    10

    Снимите тягу внутреннего открывания правой задней двери.

Установка 10 шагов

1.

   1

   Установите трос внутреннего открывания задней двери.

2.

   2

   Установите крышку корпуса замка правой передней двери в сборе.

3.

   3

   Установите тросик наружной ручки открывания задней двери.

4.

   4

   Установите фиксатор корпуса замка правой задней двери в сборе (3 шт.).
5. 5

   Подсоедините разъём жгута проводов (1 шт.) между корпусом замка правой задней двери в сборе и жгутом проводов левой задней двери в сборе.

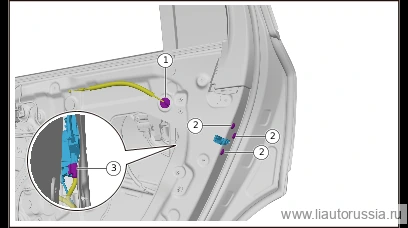

6.

   6

   Установите резиновый чехол.
7. 7

   Установите крепёжные болты корпуса замка правой задней двери в сборе (3 шт.). X01-89215617 винт фланцевый с полукруглой головкой и внутренним шестигранным фигурным шлицем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка с битой Внимание: X01-89215617 винт фланцевый с полукруглой головкой и внутренним шестигранным фигурным шлицем является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый T30X01-89215617одноразовая деталь
8. 8

   Подсоедините разъём корпуса замка правой задней двери в сборе (1 шт.).

9.

   9

   Установите наружный тросик открывания правой задней двери.
10. 10

    Установите фиксатор (3 шт.) троса наружного открывания правой задней двери.
