Компоненты стекла и заглушки правой задней двери — стеклоподъёмник с электроприводом правой задней двери в сборе

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Подъём и опускание дверного стекла
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Заглушка внутренней ручки правой передней двери
6. облицовка подлокотника правой задней двери в сборе
7. Демонтаж/монтаж узла декоративной панели правой задней двери
8. Компоненты уплотнений правой задней двери — гидроизоляционная плёнка правой задней двери в сборе
9. Уплотнительные компоненты правой задней двери — малая гидроизоляционная плёнка правой задней двери в сборе
10. Уплотнительные компоненты правой задней двери — внутренний водоотражатель правой задней двери
11. Уплотнительные компоненты правой задней двери — наружный водоотражатель правой задней двери в сборе
12. молдинг оконной рамы правой задней двери в сборе
13. Наружная задняя облицовка стойки B в сборе, правая
14. Компоненты стекла и заглушки правой задней двери — стекло правой задней двери в сборе

Снятие 5 шагов

1. 1

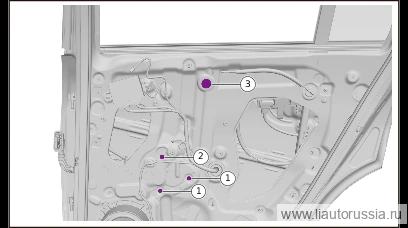

   Выверните крепёжные болты стеклоподъёмника правой задней двери с электроприводом в сборе (2 шт.).

   🔧 головка 10 мм
2. 2

   Выверните крепёжные болты стеклоподъёмника с электроприводом правой задней двери в сборе (1 шт.). Отклейте наклейку.

   🔧 торцевая головка 3 10 мм

3.

   3

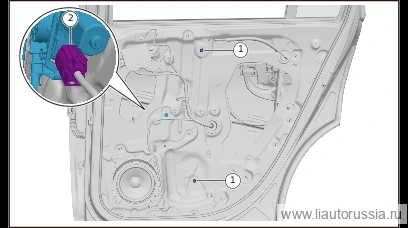

   Выверните крепёжную гайку электростеклоподъёмника правой задней двери в сборе (2 шт.).

   🔧 головка 10 мм
4. 4

   Отсоедините разъём жгута проводов стеклоподъёмника с электроприводом правой задней двери в сборе (1 шт.), снимите стеклоподъёмник с электроприводом правой задней двери в сборе.

5.

   5

   Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 5 шагов

1.

   1

   Установите стеклоподъёмник правой задней двери с электроприводом в сборе, установите крепёжные гайки стеклоподъёмника правой задней двери с электроприводом в сборе (2 шт.). Гайка Q32006F38 с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм
2. 2

   Подсоедините разъём жгута проводов стеклоподъёмника с электроприводом правой задней двери в сборе (1 шт.).

3.

   3

   Установите крепёжный болт электростеклоподъёмника правой задней двери в сборе (2 шт.). Q1860612F36 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36
4. 4

   Установите крепёжный болт электростеклоподъёмника правой задней двери в сборе (1 шт.). Q1860612F36 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F36
5. 5

   Установите наклейку.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение функции защиты от защемления стекла
