Наружная задняя облицовка стойки B в сборе, правая
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки правой передней двери
- облицовка подлокотника правой задней двери в сборе
- Демонтаж/монтаж узла декоративной панели правой задней двери
- Уплотнительные компоненты правой задней двери — внутренний водоотражатель правой задней двери
- Уплотнительные компоненты правой задней двери — наружный водоотражатель правой задней двери в сборе
- молдинг оконной рамы правой задней двери в сборе
Снятие 2 шагов
-
Отсоедините направляющий паз стекла правой задней двери в сборе.
-

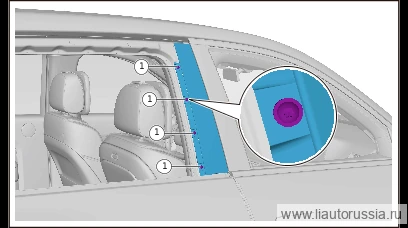

Выверните крепёжные винты задней наружной облицовки правой стойки B в сборе (4 шт.), снимите заднюю наружную облицовку правой стойки B в сборе.
🔧 головка-бита T20
Установка 2 шагов
-
Установите заднюю наружную накладку правой стойки B в сборе, установите крепёжные винты задней наружной накладки правой стойки B в сборе (4 шт.). M01-89275016 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20M01-89275016 -
Установите направляющий паз стекла правой задней двери в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю наружную накладку правой стойки B в сборе, установит… | 1.5±0.5 Н·м |
