Корпус лючка электрозарядки с электроприводом

Кузов · Li L7 2022–2023 · стр. 1301–1303 оригинала
6 шагов снятия6 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Корпус лючка электрозарядки с электроприводом

Подготовительные работы 15

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Защитная крышка багажника
  6. Ящик для инструмента в багажнике
  7. Аккумулятор книга владельца
  8. Высоковольтная система книга владельца
  9. лючок зарядного порта
  10. Уплотнительная крышка розетки постоянного тока зарядки
  11. Уплотнительная крышка розетки зарядки переменного тока
  12. Подъём и опускание автомобиля
  13. Колесо в сборе (алюминиевое)
  14. Задний участок накладки правой задней колёсной арки в сборе
  15. Подкрылок правого заднего колеса в сборе

Снятие 6 шагов

  1. Отсоедините разъём жгута проводов корпуса лючка с электроприводом зарядного порта (3 шт.).

  2. Шаг 2

    Выверните крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (3 шт.), отсоедините высоковольтный жгут проводов зарядки переменным/постоянным током в сборе от корпуса лючка зарядки с электроприводом.

    🔧 Головка 10 мм

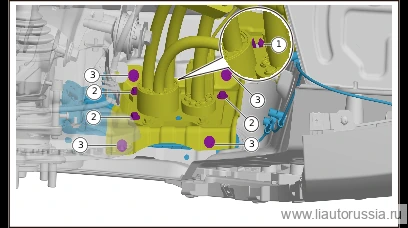

  3. Выверните крепёжные болты сварной монтажной панели зарядного гнезда в сборе (4 шт.).

    🔧 Головка 10 мм
  4. Отсоедините защёлки корпуса узла лючка зарядки с электроприводом, снимите узел сварной монтажной панели зарядного гнезда в сборе.

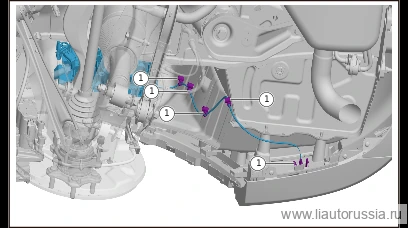

  5. Шаг 5

    Отсоедините защёлки крепёжного узла корпуса лючка электрозарядки с электроприводом (5 шт.), снимите узел корпуса лючка электрозарядки с электроприводом.

  6. Шаг 6

    Выверните крепёжные винты корпуса лючка с электроприводом зарядного порта (2 шт.), снимите корпус лючка с электроприводом зарядного порта.

    🔧 бита-головка T20

Установка 6 шагов

  1. Шаг 1

    Установите корпус лючка зарядки с электроприводом, установите крепёжные саморезы корпуса лючка зарядки с электроприводом (2 шт.). X01-89274016 Самонарезающий винт с фланцевой цилиндрической головкой и фигурным шлицем Момент затяжки: 1±0.5 Н·м

    ⚙︎ 1±0.5 Н·м🔧 Насадка-бита T20X01-89274016
  2. Шаг 2

    Установите узел корпуса лючка зарядки с электроприводом, установите фиксирующие защёлки узла корпуса лючка зарядки с электроприводом (5 шт.).

  3. Шаг 3

    Установите защёлки узла защёлок корпуса лючка электрозарядки с электроприводом, установите узел монтажной платы зарядного гнезда, сварной узел в сборе.

  4. Шаг 4

    Установите высоковольтный жгут проводов зарядки переменным/постоянным током в сборе, установите крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (3 шт.). Комбинированный болт с шестигранной головкой Q146B0622F62L, пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
  5. Установите крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (2 шт.).

  6. Шаг 6

    Подсоедините разъём жгута проводов патрубка зарядного порта в сборе (3 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите корпус лючка зарядки с электроприводом, установите крепёжны…1±0.5 Н·м
Установите высоковольтный жгут проводов зарядки переменным/постоянным…9±1 Н·м
