Компоненты усилителя бампера — усилитель заднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель левого заднего комбинированного фонаря
- защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
Снятие 3 шагов
-
Отсоедините фиксирующие защёлки жгута проводов кузова (3 шт.), отведите в сторону жгут проводов кузова.
-

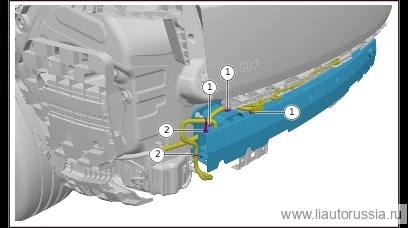

Отсоедините фиксирующие защёлки системы блока подачи воздуха (2 шт.), уберите систему блока подачи воздуха.
-

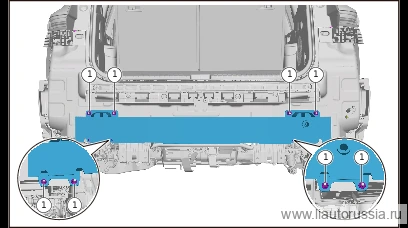

Выверните крепёжные гайки заднего бампера в сборе (8 шт.), снимите задний бампер в сборе.
🔧 Головка Внимание: X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 15 ммX01-89339010одноразовая деталь
Установка 3 шагов
-
Установите усилитель заднего бампера в сборе, установите крепёжные гайки усилителя заднего бампера в сборе (8 шт.). X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой Момент затяжки: 45±3 Н·м
⚙︎ 45±3 Н·м🔧 Головка Примечание: X01-89339010 Шестигранная фланцевая стопорная гайка с неметаллической вставкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой 15 ммX01-89339010одноразовая деталь -
Установите жгут проводов кузова, установите фиксирующие защёлки жгута проводов кузова (3 шт.).
-
Установите систему блока подачи воздуха, установите фиксирующие защёлки системы блока подачи воздуха (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите усилитель заднего бампера в сборе, установите крепёжные гай… | 45±3 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
