Компоненты крышки топливного лючка — сварная монтажная панель зарядного гнезда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Уплотнительная крышка розетки постоянного тока зарядки
- Уплотнительная крышка розетки зарядки переменного тока
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой задней колёсной арки в сборе
- Подкрылок правого заднего колеса в сборе
Снятие 3 шагов
-
Выверните крепёжные болты высоковольтного жгута проводов зарядки переменным/постоянным током в сборе (5 шт.), отсоедините высоковольтный жгут проводов зарядки переменным/постоянным током в сборе от сварного узла монтажной панели зарядного гнезда в сборе.
🔧 Головка 10 мм -
Выверните крепёжные болты сварной монтажной панели зарядного гнезда в сборе (4 шт.).
🔧 Головка 10 мм -
Отсоедините фиксирующие защёлки патрубка зарядного порта в сборе (1 шт.), снимите монтажную плату зарядного гнезда, сварной узел в сборе.
одноразовая детальПримечание. Болт с шестигранной головкой и плоская шайба в сборе Q140B0616F38L являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями.
Установка 3 шагов
-

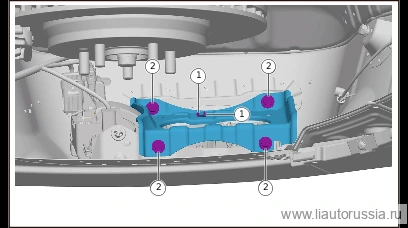

Установите монтажную пластину зарядного гнезда, сварной узел в сборе.
-
Установите крепёжные болты сварного узла монтажной панели зарядного гнезда в сборе (4 шт.). Q140B0616F38L Комплект: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q140B0616F38L комплект болта с шестигранной головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь -

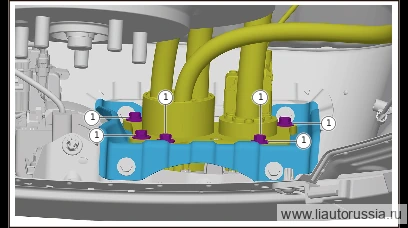

Подсоедините высоковольтный жгут проводов AC/DC зарядки в сборе к сварной монтажной панели зарядного гнезда в сборе, установите крепёжные болты высоковольтного жгута проводов AC/DC зарядки в сборе (5 шт.). Q146B0622F62L Комплект из шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты сварного узла монтажной панели зарядного гн… | 9±1 Н·м |
| Подсоедините высоковольтный жгут проводов AC/DC зарядки в сборе к свар… | 9±1 Н·м |
