Задний участок подузла в сборе трубопровода заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-

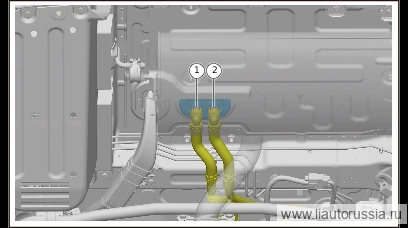

Снимите стопорную пружину, отсоедините задний участок подузла в сборе трубопровода заднего электродвигателя от среднего участка подводящей нейлоновой трубки ОЖ заднего электродвигателя.
-
Снимите стопорную пружину, отсоедините задний участок подузла в сборе трубопровода заднего электродвигателя от подводящего шланга ОЖ заднего электродвигателя.
Примечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! -

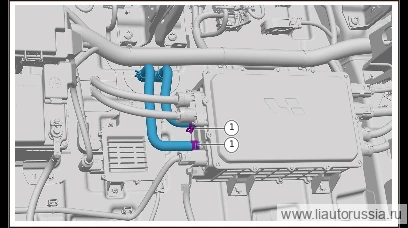

Ослабьте хомут (2 шт.), отсоедините задний участок подузла в сборе трубопровода заднего электродвигателя от высоковольтного узла зарядки-распределения питания в сборе, снимите задний участок подузла в сборе трубопровода заднего электродвигателя. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога!
Установка 3 шагов
-
Установите задний участок подузла в сборе трубопровода заднего электродвигателя, подсоедините задний участок подузла в сборе трубопровода заднего электродвигателя к высоковольтному узлу зарядки-распределения питания в сборе, установите хомут (2 шт.).
-
Подсоедините задний участок подузла в сборе трубопровода заднего электродвигателя к подводящему шлангу ОЖ заднего электродвигателя, установите стопорную пружину.
-
Подсоедините задний участок подузла в сборе трубопровода заднего электродвигателя к среднему участку подводящей нейлоновой трубки ОЖ заднего электродвигателя, установите стопорную пружину.
