Выпускная трубка компрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Откачка и заправка хладагента
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Нижняя защита переднего бампера в сборе
Снятие 2 шагов
-

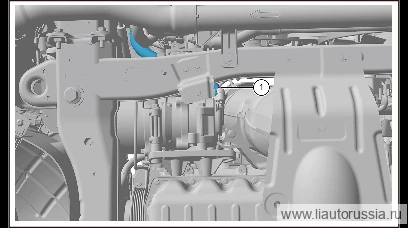

Выверните крепёжный болт (1) нагнетательной трубки компрессора в сборе, отсоедините нагнетательную трубку компрессора в сборе от компрессора с электроприводом в сборе.
🔧 головка 10 мм -

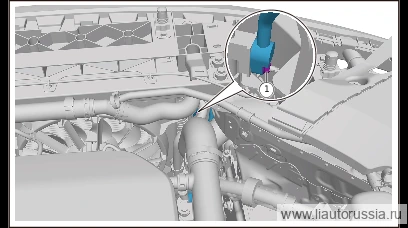

Выверните крепёжную гайку выпускной трубки компрессора в сборе (1), отсоедините выпускную трубку компрессора в сборе от конденсатора кондиционера, снимите выпускную трубку компрессора в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите выпускную трубку компрессора в сборе, подсоедините выпускную трубку компрессора в сборе к конденсатору кондиционера, установите крепёжную гайку выпускной трубки компрессора в сборе (1). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините нагнетательную трубку компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжный болт (1) нагнетательной трубки компрессора в сборе. Q1860855F61 Болт шестигранный фланцевый Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка 10 ммQ1860855F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите выпускную трубку компрессора в сборе, подсоедините выпускну… | 9±1 Н·м |
| Подсоедините нагнетательную трубку компрессора в сборе к компрессору с… | 23±2 Н·м |
