Верхний участок подузла в сборе контура охлаждения батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 6 шагов
-

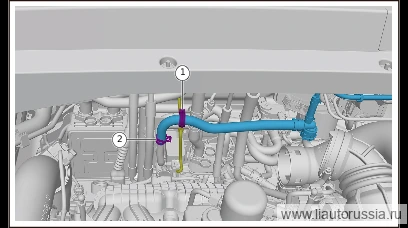

Ослабьте хомут крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи, отсоедините верхний участок подузла в сборе контура охлаждения батареи от чиллера в сборе.
-
Отсоедините фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов! -

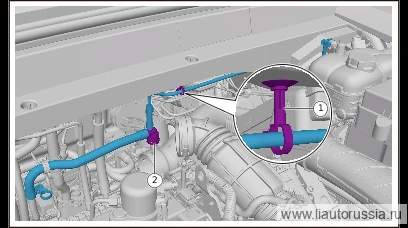

Извлеките стопорную пружину крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи, отсоедините верхний участок подузла в сборе контура охлаждения батареи от шланга подпитки дополнительного бачка ОЖ батареи.
-
Отсоедините фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
-

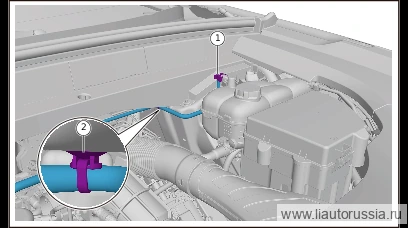

Отсоедините верхний участок подузла в сборе контура охлаждения батареи от интегрированного расширительного бачка.
-
Отсоедините фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи, снимите верхний участок подузла в сборе контура охлаждения батареи.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов!
Установка 6 шагов
-
Установите верхний участок подузла в сборе контура охлаждения батареи, подсоедините фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
-
Подсоедините верхний участок подузла в сборе контура охлаждения батареи к интегрированному расширительному бачку.
-
Установите фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
-
Подсоедините верхний участок подузла в сборе контура охлаждения батареи к шлангу подпитки дополнительного бачка ОЖ батареи, установите стопорную пружину крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
-
Подсоедините верхний участок подузла в сборе контура охлаждения батареи к чиллеру в сборе, установите хомут крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
-
Установите фиксатор крепления (1 шт.) верхнего участка подузла в сборе контура охлаждения батареи.
