Шланг подпитки дополнительного бачка аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Декоративный кожух двигателя в сборе
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- Защитный кожух высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 5 шагов
-

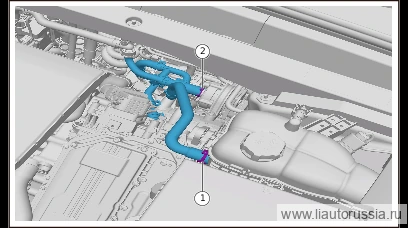

Ослабьте хомут крепления шланга подпитки дополнительного бачка аккумуляторной батареи, отсоедините шланг подпитки дополнительного бачка аккумуляторной батареи от интегрированного расширительного бачка.
-
Ослабьте хомут крепления шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.), отсоедините шланг подпитки дополнительного бачка аккумуляторной батареи от электронного насоса ОЖ батареи.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

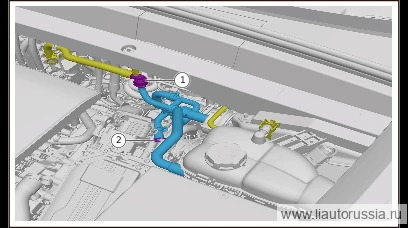

Извлеките фиксирующую скобу крепления верхней секции подузла в сборе контура охлаждения батареи, отсоедините шланг подпитки дополнительного бачка аккумуляторной батареи от верхней секции подузла в сборе контура охлаждения батареи.
-
Ослабьте хомут крепления шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.), отсоедините шланг подпитки дополнительного бачка аккумуляторной батареи от сдвоенного электродвигателя с редуктором в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

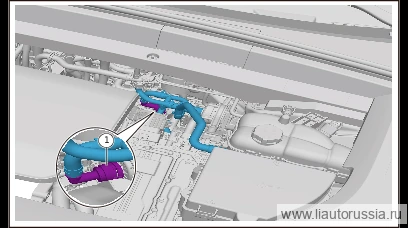

Извлеките фиксирующую скобу быстроразъёмного штуцера шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.), отсоедините шланг подпитки дополнительного бачка аккумуляторной батареи от электронного насоса ОЖ электродвигателя, снимите шланг подпитки дополнительного бачка аккумуляторной батареи.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 5 шагов
-
Установите шланг подпитки дополнительного бачка аккумуляторной батареи, подсоедините шланг подпитки дополнительного бачка аккумуляторной батареи к электронному насосу ОЖ электродвигателя, установите фиксирующую скобу быстроразъёмного штуцера шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).
-
Подсоедините шланг подпитки дополнительного бачка аккумуляторной батареи к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).
-
Установите шланг подпитки дополнительного бачка аккумуляторной батареи к верхней секции подузла в сборе контура охлаждения батареи, установите фиксирующую скобу крепления верхней секции подузла в сборе контура охлаждения батареи.
-
Подсоедините шланг подпитки дополнительного бачка аккумуляторной батареи к электронному насосу ОЖ батареи, установите хомут крепления шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).
-
Подсоедините шланг подпитки дополнительного бачка аккумуляторной батареи к интегрированному расширительному бачку, установите фиксатор крепления шланга подпитки дополнительного бачка аккумуляторной батареи (1 шт.).
