Подводящий шланг ОЖ теплообменника (батарея)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 2 шагов
-

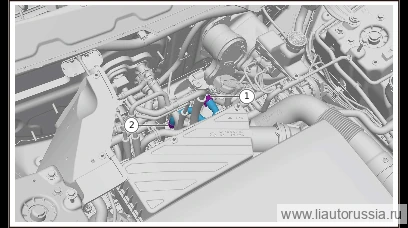

Ослабьте хомут крепления (1 шт.) подводящего шланга ОЖ теплообменника (батарея), отсоедините подводящий шланг ОЖ теплообменника (батарея) от электронного четырёхходового клапана.
-
Ослабьте хомут крепления (1 шт.) подводящего шланга ОЖ теплообменника (батарея), отсоедините подводящий шланг ОЖ теплообменника (батарея) от теплообменника, снимите подводящий шланг ОЖ теплообменника (батарея).
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов!
Установка 2 шагов
-
Установите подводящий шланг ОЖ теплообменника (батарея), подсоедините подводящий шланг ОЖ теплообменника (батарея) к электронному четырёхходовому клапану, установите хомут крепления (1 шт.) подводящего шланга ОЖ теплообменника (батарея).
-
Подсоедините подводящий шланг ОЖ теплообменника (батарея) к теплообменнику, установите хомут крепления (1 шт.) подводящего шланга ОЖ теплообменника (батарея).
