Подводящий шланг электронного трёхходового клапана контура электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 5 шагов
-
Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от сдвоенного электродвигателя с редуктором в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

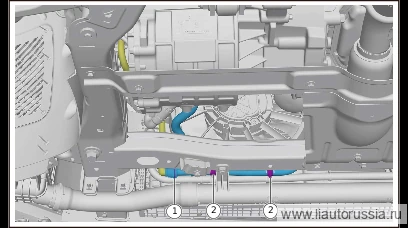

Извлеките фиксирующую скобу быстроразъёмного штуцера отводящего шланга контура ОЖ заднего электродвигателя 3 (1 шт.), отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от отводящего шланга контура ОЖ заднего электродвигателя 3.
-
Отсоедините защёлку крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (2 шт.).
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

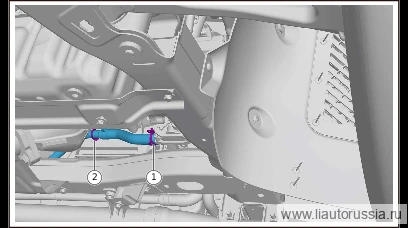

Ослабьте хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.), отсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя от электронного трёхходового клапана.
-

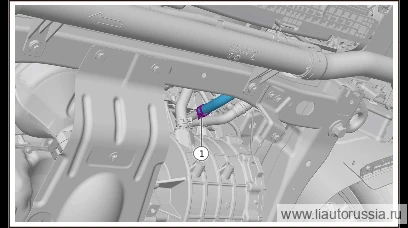

Отсоедините защёлку крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.), снимите подводящий шланг электронного трёхходового клапана контура электродвигателя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 5 шагов
-
Установите подводящий шланг электронного трёхходового клапана контура электродвигателя, подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к электронному трёхходовому клапану, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).
-
Установите защёлку крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).
-
Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к отводящему шлангу контура ОЖ заднего электродвигателя 3, установите фиксирующую скобу быстроразъёмного штуцера отводящего шланга контура ОЖ заднего электродвигателя 3 (1 шт.).
-
Установите защёлку крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (2 шт.).
-
Подсоедините подводящий шланг электронного трёхходового клапана контура электродвигателя к сдвоенному электродвигателю с редуктором в сборе, установите хомут крепления подводящего шланга электронного трёхходового клапана контура электродвигателя (1 шт.).
