Подузел трубопровода заднего электродвигателя в сборе 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
- При снятии хомута крепления трубки обязательно используйте трубные клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 4 шагов
-

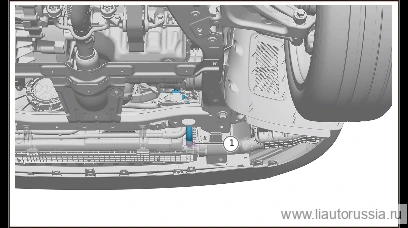

Ослабьте хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.), отсоедините подузел трубопровода заднего электродвигателя в сборе 1 от радиатора электродвигателя в сборе.
Примечание. Обязательно! Снятие производить только после остывания охлаждающей жидкости в магистрали во избежание ожога горячей жидкостью! -

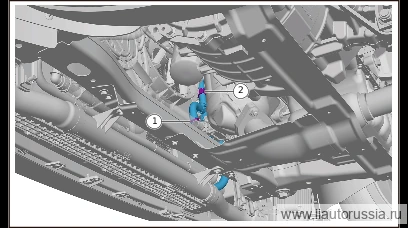

Отсоедините фиксатор крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.).
-
Ослабьте хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.), отсоедините подузел трубопровода заднего электродвигателя в сборе 1 от электронного трёхходового клапана.
Примечание. Обязательно! Снятие производить только после остывания охлаждающей жидкости в магистрали во избежание ожога горячей жидкостью! -

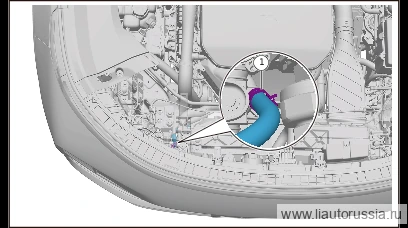

Ослабьте хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.), отсоедините подузел трубопровода заднего электродвигателя в сборе 1 от радиатора электродвигателя в сборе, снимите подузел трубопровода заднего электродвигателя в сборе 1.
Примечание. Обязательно! Снятие производить только после остывания охлаждающей жидкости в магистрали во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите подузел трубопровода заднего электродвигателя в сборе 1, подсоедините подузел трубопровода заднего электродвигателя в сборе 1 к радиатору электродвигателя в сборе, установите хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.).
-
Подсоедините подузел трубопровода заднего электродвигателя в сборе 1 к электронному трёхходовому клапану, установите хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.).
-
Установите фиксатор крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.).
-
Подсоедините подузел трубопровода заднего электродвигателя в сборе 1 к радиатору электродвигателя в сборе, установите хомут крепления подузла трубопровода заднего электродвигателя в сборе 1 (1 шт.).
