Отводящий шланг насоса ОЖ отопителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 2 шагов
-

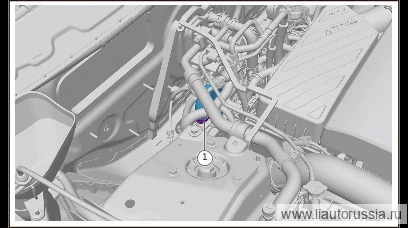

Разблокируйте защёлку крепления отводящего шланга насоса ОЖ отопителя (2 шт.). 2. Извлеките фиксирующую скобу быстроразъёмного штуцера отводящего шланга насоса ОЖ отопителя (1 шт.), отсоедините отводящий шланг насоса ОЖ отопителя от электронного насоса ОЖ отопителя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -

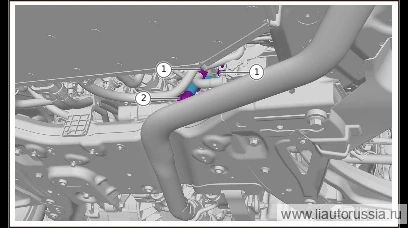

Ослабьте хомут крепления отводящего шланга насоса ОЖ отопителя (1 шт.), отсоедините отводящий шланг насоса ОЖ отопителя от высоковольтного жидкостного отопителя. Снимите отводящий шланг насоса ОЖ отопителя.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 3 шагов
-
Подсоедините отводящий шланг насоса ОЖ отопителя к высоковольтному жидкостному отопителю, установите хомут крепления отводящего шланга насоса ОЖ отопителя (1 шт.).
-
Установите защёлку крепления отводящего шланга насоса ОЖ отопителя (2 шт.).
-
Подсоедините отводящий шланг насоса ОЖ отопителя к электронному насосу ОЖ отопителя, установите фиксирующую скобу быстроразъёмного штуцера отводящего шланга насоса ОЖ отопителя (1 шт.).
