Нижний правый монтажный кронштейн интеркулера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 3 шагов
-

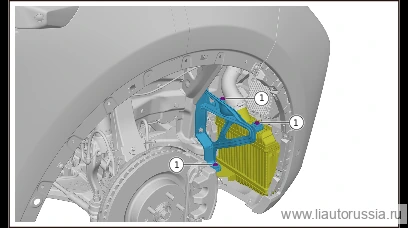

Выверните крепёжные болты правого интеркулера в сборе (3 шт.), отведите правый интеркулер в сборе в сторону.
🔧 головка 10 мм -

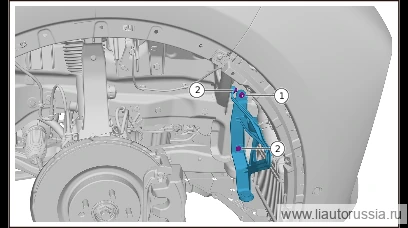

Выверните крепёжные болты правого монтажного кронштейна интеркулера (2 шт.).
🔧 головка 10 мм -
Выверните крепёжную гайку правого монтажного кронштейна интеркулера (1 шт.), снимите нижний правый монтажный кронштейн интеркулера.
🔧 головка 10 мм
Установка 3 шагов
-
Установите нижний правый монтажный кронштейн интеркулера, установите крепёжную гайку нижнего правого монтажного кронштейна интеркулера (1 шт.). M01-89320206 Комбинированное изделие: шестигранная фланцевая гайка и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206 -
Установите крепёжные болты нижнего правого монтажного кронштейна интеркулера (2 шт.). Q146B0630F62L Комбинированное изделие: шестигранный болт и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты левого интеркулера в сборе (3 шт.). Q146B0645F62L Комбинированное изделие: шестигранный болт и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижний правый монтажный кронштейн интеркулера, установите к… | 9±1 Н·м |
| Установите крепёжные болты нижнего правого монтажного кронштейна интер… | 9±1 Н·м |
| Установите крепёжные болты левого интеркулера в сборе (3 шт.). Q146B06… | 9±1 Н·м |
