Кронштейн компрессора с электроприводом

Компрессор кондиционера · Li L7 2022–2023 · стр. 1234–1236 оригинала
6 шагов снятия6 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Кронштейн компрессора с электроприводом

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Двери багажника на электроприводе книга владельца
  4. Крышка багажника в сборе
  5. Крышка смотрового люка аккумуляторной батареи
  6. Аккумулятор книга владельца
  7. Открытие и закрытие капота
  8. Передняя защита моторного отсека
  9. Подъём и опускание автомобиля
  10. Нижняя защита переднего бампера в сборе

Снятие 6 шагов

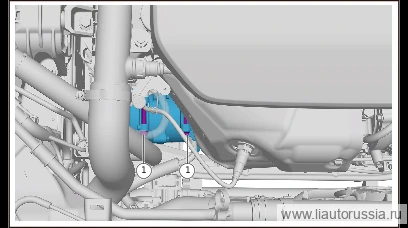

  1. Шаг 1

    Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.).

    🔧 головка 13 мм
  2. Шаг 2

    Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

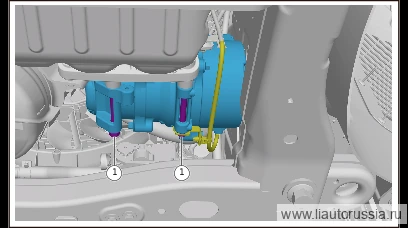

  3. Шаг 3

    Выверните крепёжные болты компрессора с электроприводом в сборе (2 шт.), переместите компрессор с электроприводом в сборе к месту установки электронного вентилятора в сборе.

    🔧 головка 13 мм
  4. Шаг 4

    Отсоедините крепёжную защёлку жгута проводов двигателя (ДВС) в сборе (1 шт.)

  5. Шаг 5

    Выверните крепёжные болты кронштейна компрессора с электроприводом (1 шт.).

  6. Шаг 6

    Выверните болты крепления кронштейна компрессора с электроприводом (4 шт.), снимите кронштейн компрессора с электроприводом.

Установка 6 шагов

  1. Шаг 1

    Установите кронштейн компрессора с электроприводом, выверните болты крепления кронштейна компрессора с электроприводом (4 шт.). Q1860855F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860855F61
  2. Шаг 2

    Установите крепёжные болты кронштейна компрессора с электроприводом (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820F61
  3. Шаг 3

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

  4. Шаг 4

    Установите компрессор с электроприводом в сборе, установите жгут проводов двигателя (ДВС) в сборе, установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61
  5. Шаг 5

    Установите разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

  6. Шаг 6

    Установите крепёжные болты компрессора с электроприводом в сборе (2 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61

Моменты затяжки — сводка

ОперацияМомент
Установите кронштейн компрессора с электроприводом, выверните болты кр…23±2 Н·м
Установите крепёжные болты кронштейна компрессора с электроприводом (1…23±2 Н·м
Установите компрессор с электроприводом в сборе, установите жгут прово…23±2 Н·м
Установите крепёжные болты компрессора с электроприводом в сборе (2 шт…23±2 Н·м
