Компоненты корпуса переднего HVAC-Вентилятор отопителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты корпуса переднего HVAC-Модуль регулирования скорости
Снятие 2 шагов
-

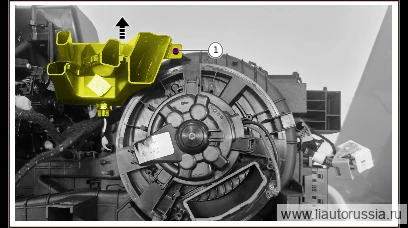

Выверните крепёжный винт воздуховода обдува ног со стороны переднего пассажира в сборе (1 шт.), уберите воздуховод обдува ног со стороны переднего пассажира в сборе в сторону.
🔧 головка T20 -

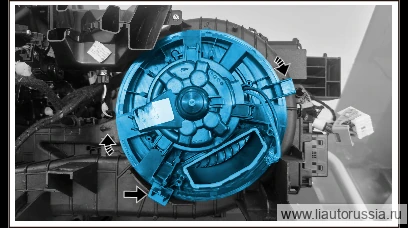

Отсоедините защёлку и, поворачивая по часовой стрелке, снимите вентилятор отопителя в сборе.
Установка 2 шагов
-
Установите вентилятор отопителя в сборе и поверните против часовой стрелки до фиксации защёлки.
-

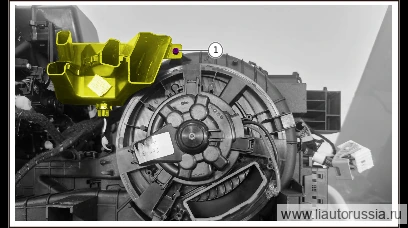

Верните на место воздуховод обдува ног со стороны переднего пассажира в сборе, установите крепёжный винт воздуховода обдува ног со стороны переднего пассажира в сборе (1 шт.). 2+-0.2 Н·м M01-90000085 винт 4*16
🔧 головка T20 Момент затяжки: 1M01-90000085
