⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если электропитание автомобиля не отключено, электровентилятор может запуститься в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, из системы охлаждения вырвется горячая жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
Снятие 5 шагов
-

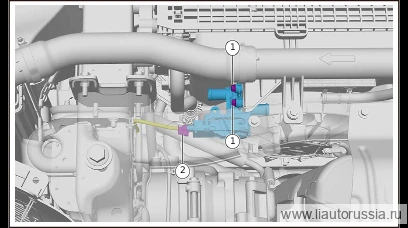

Ослабьте хомут крепления, отсоедините электронный трёхходовой клапан от отводящего шланга порта 2 электронного трёхходового клапана контура электродвигателей.
-
Ослабьте хомут крепления, отсоедините электронный трёхходовой клапан от подводящего шланга электронного трёхходового клапана контура электродвигателей.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов горячей жидкостью! -

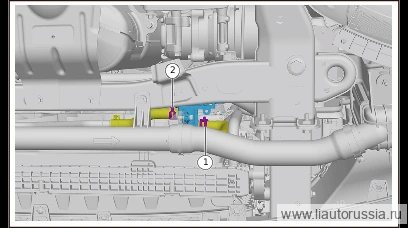

Ослабьте хомут крепления, отсоедините электронный трёхходовой клапан от подводящего шланга радиатора электродвигателей.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов горячей жидкостью! -

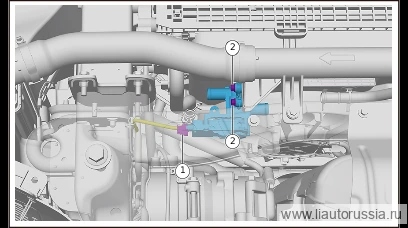

Отсоедините разъём жгута проводов моторного отсека от электронного трёхходового клапана (1 шт.).
-

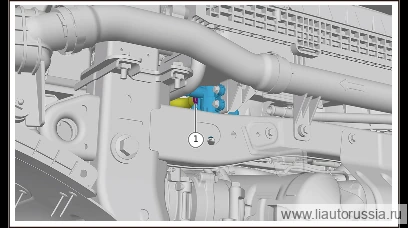

Выверните крепёжные болты электронного трёхходового клапана (2 шт.), снимите электронный трёхходовой клапан.
🔧 головка 10 мм
Установка 5 шагов
-
Установите электронный трёхходовой клапан, установите крепёжные болты электронного трёхходового клапана (2 шт.). Q1860625F61 болт с шестигранной фланцевой головкой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка (торцевая) 10 ммQ1860625F61 -
Подсоедините разъём жгута проводов электронного трёхходового клапана (1 шт.).
-
Подсоедините электронный трёхходовой клапан к подводящему шлангу радиатора электродвигателей, установите хомут крепления.
-
Подсоедините электронный трёхходовой клапан к отводящему шлангу порта 2 электронного трёхходового клапана контура электродвигателей, установите хомут крепления.
-
Подсоедините электронный трёхходовой клапан к подводящему шлангу электронного трёхходового клапана контура электродвигателей, установите хомут крепления.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный трёхходовой клапан, установите крепёжные болты… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
