Дегазационная трубка отопителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Открытие и закрытие капота
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 4 шагов
-

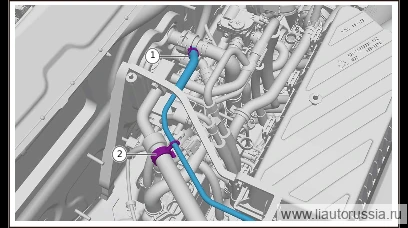

Ослабьте крепёжный хомут (1 шт.) дегазационной трубки отопителя в сборе, отсоедините дегазационную трубку отопителя в сборе от отводящего водяного шланга отопителя.
-
Отсоедините фиксирующую клипсу (1 шт.) дегазационной трубки отопителя в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание получения ожогов! -
Отсоедините фиксирующие защёлки трубки удаления воздуха отопителя в сборе (1 шт.).
-

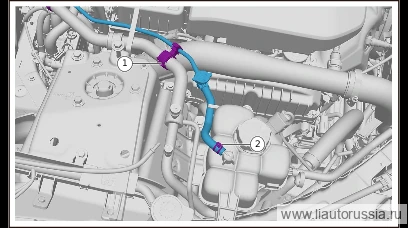

Ослабьте крепёжный хомут (1 шт.) дегазационной трубки отопителя в сборе, отсоедините дегазационную трубку отопителя в сборе от расширительного бачка ОЖ двигателя, снимите дегазационную трубку отопителя в сборе.
Установка 4 шагов
-
Установите дегазационную трубку отопителя в сборе, установите фиксирующую клипсу (1 шт.) дегазационной трубки отопителя в сборе.
-
Подсоедините дегазационную трубку отопителя в сборе к расширительному бачку ОЖ двигателя, установите крепёжный хомут (1 шт.) дегазационной трубки отопителя в сборе.
-
Подсоедините дегазационную трубку отопителя в сборе к отводящему водяному шлангу отопителя, установите крепёжный хомут (1 шт.) дегазационной трубки отопителя в сборе.
-
Установите фиксирующую защёлку (1 шт.) патрубка удаления воздуха отопителя в сборе.
