Датчик высокого давления
Магистрали кондиционера · Li L7 2022–2023 · стр. 1143–1144 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Компоненты системы охлаждения расположены вблизи высоковольтных узлов — не допускайте попадания охлаждающей жидкости на высоковольтные узлы.
- После отсоединения трубопроводов системы кондиционирования необходимо установить заглушки на местах соединений во избежание попадания посторонних предметов в систему кондиционирования.
- При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты впускных трубопроводов — Выходная трубка интеркулера VI
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
Снятие 2 шагов
-

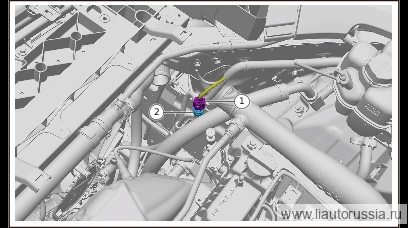

Отсоедините разъём жгута проводов датчика высокого давления (1 шт.).
-
Выверните датчик высокого давления, снимите датчик высокого давления.
🔧 головка 24 мм
Установка 2 шагов
-
Установите датчик высокого давления.
🔧 головка 24 мм -
Подсоедините разъём жгута проводов датчика высокого давления (1 шт.).
