Шумоизоляционный мат металлической панели левой задней боковины кузова

Теплозащитные экраны · Li L7 2022–2023 · стр. 2636–2637 оригинала
4 шагов снятия4 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Шумоизоляционный мат металлической панели левой задней боковины кузова

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Шторка багажного отделения в сборе
  5. Крышка багажника в сборе
  6. крышка вещевого ящика левой задней боковины в сборе
  7. Защитная крышка багажника
  8. Ящик для инструмента в багажнике
  9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  10. Складывание и поднятие спинки сиденья второго ряда
  11. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
  12. облицовка верхней части левой стойки D в сборе.
  13. вентиляционная решётка левой задней боковины в сборе
  14. облицовочная панель порога задней двери в сборе
  15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  17. облицовка левой задней боковины в сборе

Снятие 4 шагов

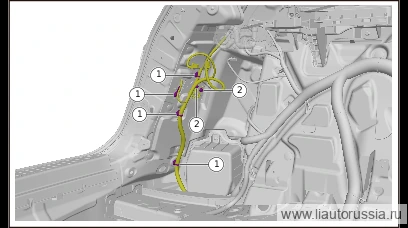

  1. Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

  2. Выверните крепёжный болт (2 шт.) заземления жгута проводов кузова в сборе.

    🔧 головка 10 мм
  3. Шаг 3

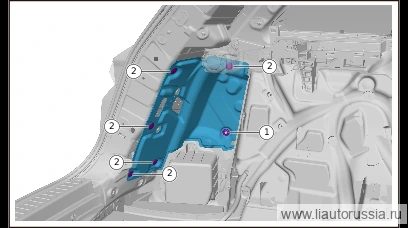

    Выверните пружинные гайки (1 шт.) шумоизоляционного мата листовой панели левой задней боковины кузова.

  4. Расстыкуйте фиксирующие защёлки шумоизоляционного мата металлической панели левой задней боковины кузова (5 шт.), снимите шумоизоляционный мат металлической панели левой задней боковины кузова.

Установка 4 шагов

  1. Шаг 1

    Установите шумоизоляционный мат металлической панели задней левой боковины, установите пружинную гайку (1 шт.) шумоизоляционного мата металлической панели задней левой боковины.

  2. Шаг 2

    Установите фиксирующую защёлку (4 шт.) шумоизоляционного мата панели левой задней боковины.

  3. Шаг 3

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

  4. Установите крепёжные болты массы (2 шт.) жгута проводов кузова в сборе. M01-89146616 Комбинированный крепёж: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммM01-89146616

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные болты массы (2 шт.) жгута проводов кузова в сборе…9±1 Н·м
