Монтажный кронштейн плафона подлокотника
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- задний воздуховыпускной дефлектор центральной консоли в сборе
- верхняя задняя крышка центральной консоли в сборе
- Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли
Снятие 1 шагов
-

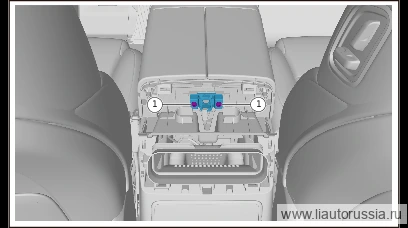

Выверните крепёжные винты (2 шт.) монтажного кронштейна плафона подлокотника, снимите монтажный кронштейн плафона подлокотника.
🔧 головка-бита T20
Установка 1 шагов
-
Установите монтажный кронштейн плафона подлокотника, установите крепёжные винты (2 шт.) монтажного кронштейна плафона подлокотника. X01-89274210 Саморез с внутренним шлицем Torx, цилиндрической головкой и фланцем Момент затяжки: 1 Н·м
⚙︎ 1 Н·м🔧 Торцевая головка-бита T20X01-89274210
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн плафона подлокотника, установите крепёж… | 1 Н·м |
