Компоненты задней теплоизоляции — шумоизоляционный мат металлической панели задней правой боковины

Теплозащитные экраны · Li L7 2022–2023 · стр. 2631–2632 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты задней теплоизоляции — шумоизоляционный мат металлической панели задней правой боковины

Подготовительные работы 16

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Шторка багажного отделения в сборе
  5. Крышка багажника в сборе
  6. Защитная крышка багажника
  7. Ящик для инструмента в багажнике
  8. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  9. Складывание и поднятие спинки сиденья второго ряда
  10. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  11. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  12. вентиляционная решётка правой задней боковины в сборе
  13. облицовочная панель порога задней двери в сборе
  14. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
  16. облицовка правой задней боковины в сборе

Снятие 3 шагов

  1. Выверните крепёжные болты (1 шт.) жгута массы кузова, отсоедините жгут массы кузова.

    🔧 Торцевая головка 10 мм

  2. Выверните пружинные гайки шумоизоляционного мата металлической панели правой задней боковины кузова (1 шт.).

  3. Отсоедините фиксирующую защёлку (5 шт.) шумоизоляционного мата металлической панели задней правой боковины, снимите шумоизоляционный мат металлической панели задней правой боковины.

Установка 3 шагов

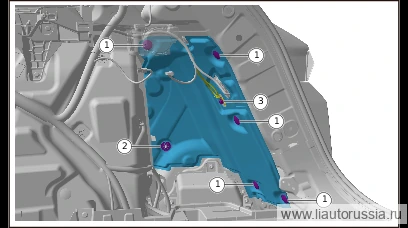

  1. Шаг 1

    Установите шумоизоляционный мат листового металла правой задней боковины, установите фиксирующую защёлку (5 шт.) шумоизоляционного мата листового металла правой задней боковины.

  2. Шаг 2

    Установите пружинные гайки (1 шт.) шумоизоляционного мата листовой панели правой задней боковины кузова.

  3. Установите жгут проводов массы кузова, установите крепёжные болты жгута проводов массы кузова (1 шт.). M01-89146616 Комбинация болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616

Моменты затяжки — сводка

ОперацияМомент
Установите жгут проводов массы кузова, установите крепёжные болты жгут…9±1 Н·м
