Вентилятор
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже и монтаже не допускайте повреждения деталей салона.
- При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
Снятие 4 шагов
-

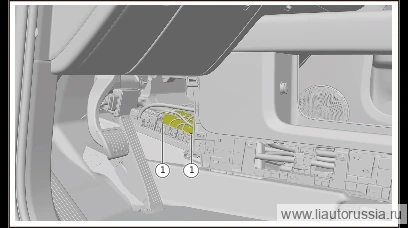

Выверните крепёжный винт кожуха вентилятора (2 шт.).
🔧 торцевая головка-бита T10 -
Выверните крепёжный винт кожуха вентилятора (2 шт.), приподнимите кожух вентилятора в направлении, указанном стрелкой, до упора.
🔧 торцевая головка-бита T10Примечание. Будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения. -

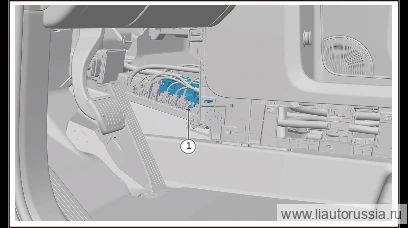

Отсоедините разъём жгута проводов вентилятора, снимите узел вентилятора.
-
Снимите резиновые заклёпки (4 шт.), снимите вентилятор.
Примечание. Проверьте резиновые заклёпки на повреждения, при необходимости замените.
Установка 4 шагов
-
Установите вентилятор, установите резиновые заклёпки (4 шт.).
Примечание. Проверьте резиновые заклёпки на повреждения, при необходимости замените. -
Установите узел вентилятора, подсоедините разъём жгута проводов вентилятора.
-
Установите кожух вентилятора в правильное положение в направлении, указанном стрелкой, установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт
🔧 торцевая головка-бита Внимание: будьте осторожны с жгутом проводов панели приборов в сборе и жгутом проводов центральной консоли в сборе, не допускайте их повреждения T10X01-90000451 -
Установите крепёжный винт кожуха вентилятора (2 шт.). X01-90000451 монтажный винт
🔧 торцевая головка-бита T10X01-90000451
