Никель-металлгидридная аккумуляторная батарея
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже и монтаже не допускайте повреждения деталей салона.
- При выполнении операций по снятию и установке модуля обязательно обращайтесь с ним бережно, не допускайте ударов и падения модуля во избежание повреждения электронных компонентов внутри модуля.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
Снятие 2 шагов
-

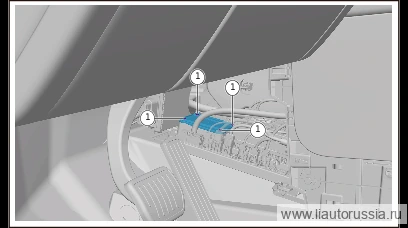

Выверните крепёжные винты верхней крышки никель-металлгидридной аккумуляторной батареи (4 шт.), снимите верхнюю крышку никель-металлгидридной аккумуляторной батареи.
🔧 торцевая головка-бита T10 -

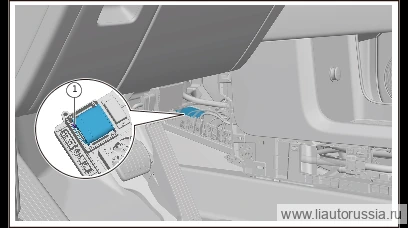

Извлеките никель-металлгидридную аккумуляторную батарею, отсоедините разъём жгута проводов никель-металлгидридной аккумуляторной батареи, снимите никель-металлгидридную аккумуляторную батарею.
Установка 2 шагов
-
Подсоедините разъём жгута проводов никель-металлгидридной аккумуляторной батареи, установите никель-металлгидридную аккумуляторную батарею.
-
Установите верхнюю крышку никель-металлгидридной аккумуляторной батареи, установите крепёжные винты верхней крышки никель-металлгидридной аккумуляторной батареи (4 шт.). X01-90000451 Установочный винт
🔧 торцевая головка-бита T10X01-90000451
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены медиасистемы HMI
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
