Динамик Roofbar
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- кожух потолочного мультимедийного экрана в сборе
- Экран второго ряда в сборе
Снятие 3 шагов
-

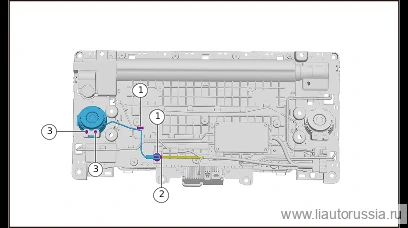

Отсоедините фиксирующую защёлку жгута проводов динамика Roofbar (2 шт.).
-
Отсоедините разъём жгута проводов динамика Roofbar (1 шт.).
-
Выверните крепёжные винты динамика Roofbar (2 шт.), снимите динамик Roofbar.
🔧 крестовая отвёртка
Установка 3 шагов
-
Установите динамик Roofbar, установите крепёжные винты динамика Roofbar (2 шт.).
🔧 крестовая отвёртка -
Подсоедините разъём жгута проводов динамика Roofbar (1 шт.).
-
Установите фиксирующую защёлку жгута проводов динамика Roofbar (2 шт.).
