Жгут проводов правой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Заглушка внутренней ручки правой передней двери
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Снятие/установка узла облицовочной панели правой передней двери
- водонепроницаемая плёнка правой передней двери в сборе
- Передний низкочастотный динамик
Снятие 4 шагов
-

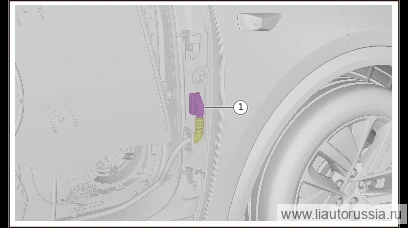

Отсоедините разъём жгута проводов (1 шт.) правой передней двери в сборе.
-

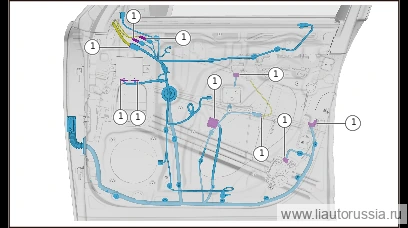

Отсоедините разъём жгута проводов (10 шт.) жгута проводов правой передней двери в сборе.
-

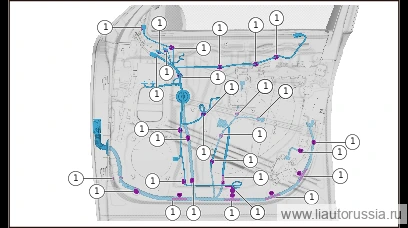

Расстыкуйте фиксатор жгута проводов правой передней двери (29 шт.).
-

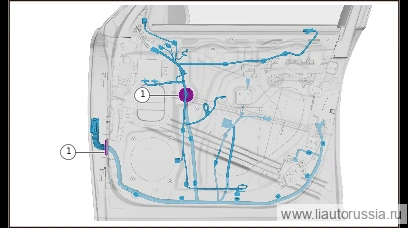

Отсоедините резиновый уплотнитель (2 шт.), снимите жгут проводов правой передней двери в сборе.
Установка 4 шагов
-
Установите жгут проводов правой передней двери в сборе, установите резиновое уплотнение (2 шт.).
-
Установите фиксатор (29 шт.) жгута проводов правой передней двери в сборе.
-
Подсоедините разъём жгута проводов правой передней двери в сборе (10 шт.).
-
Подсоедините разъём жгута проводов правой передней двери в сборе (1 шт.).
