Жгут проводов левой задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Подъём и опускание дверного стекла
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заглушка внутренней ручки левой передней двери
- облицовка подлокотника левой задней двери в сборе
- Снятие и установка узла облицовочной панели левой задней двери
- Компоненты уплотнений левой задней двери — водозащитная плёнка левой задней двери в сборе
- Компонент уплотнений левой задней двери – малая гидроизоляционная плёнка левой задней двери в сборе
Снятие 4 шагов
-
Отсоедините разъём жгута проводов левой задней двери в сборе (1 шт.).
-
Отсоедините разъём жгута проводов левой задней двери в сборе (8 шт.).
-
Отсоедините фиксатор (17 шт.) жгута проводов левой задней двери в сборе.
-
Отсоедините резиновое уплотнение (2 шт.), снимите жгут проводов левой задней двери в сборе.
Установка 4 шагов
-
Установите жгут проводов левой задней двери в сборе, установите резиновое уплотнение (2 шт.).
-

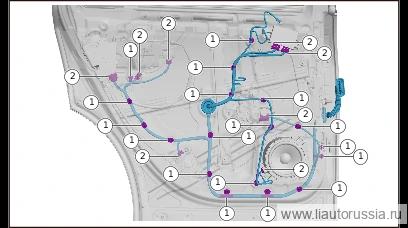

Установите фиксатор жгута проводов левой задней двери в сборе (19 шт.).
-
Подсоедините разъём (4 шт.) жгута проводов левой задней двери в сборе.
-

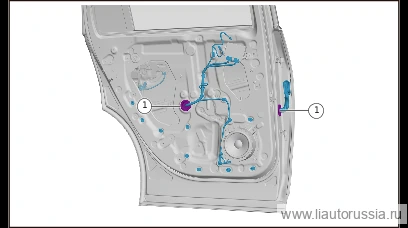

Подсоедините разъём (1 шт.) жгута проводов левой задней двери в сборе.
