Жгут проводов экрана второго ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- кожух потолочного мультимедийного экрана в сборе
- Экран второго ряда в сборе
Снятие 2 шагов
-

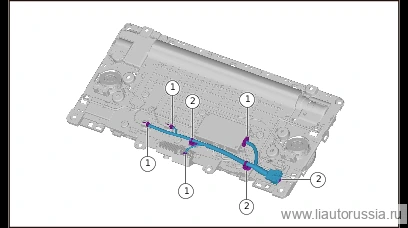

Отсоедините разъём жгута проводов экрана второго ряда (4 шт.).
-
Отсоедините фиксирующую защёлку жгута проводов экрана второго ряда (3 шт.), снимите жгут проводов экрана второго ряда.
Установка 2 шагов
-
Установите жгут проводов экрана второго ряда, подсоедините разъём (4 шт.) жгута проводов экрана второго ряда.
-
Установите фиксирующую защёлку жгута проводов экрана второго ряда (3 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Примечание: после замены экрана второго ряда в сборе необходимо выполнить процедуру замены детали ROOFBAR для экрана второго ряда в сборе. 1
- . Подсоедините диагностический прибор. 2 . Последовательно нажмите «Диагностика ЭБУ (ROOFBAR)» → «Специальные функции» → «Замена ЭБУ
- Детали». 3 . После нажатия «Выполнить» появится предупреждение, показанное на рисунке слева, затем нажмите «Продолжить» для выполнения
- Порядок замены детали ROOFBAR.
- 1 . После отображения сообщения «Замена детали выполнена успешно» замена экрана второго ряда в сборе завершена.
