Жгут провода левой камеры 360° 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
Снятие 4 шагов
-

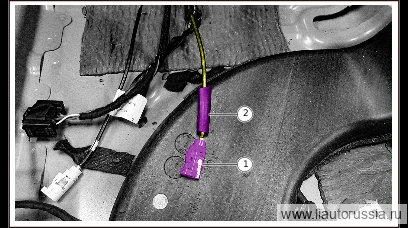

Обрежьте разъём жгута проводов левой камеры кругового обзора 360° 1.
-
Оберните жгут проводов 1 левой камеры 360 термоклеевой трубкой.
-

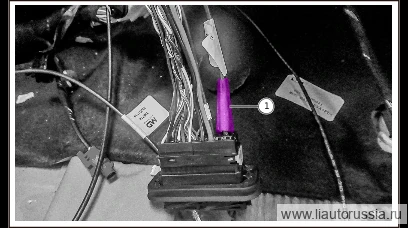

Обрежьте разъём жгута проводов левой камеры кругового обзора 360° 1.
-
Оберните жгут проводов 1 левой камеры 360 термоклеевой трубкой.
Установка 1 шагов
-
Обмотайте жгут проводов 1 левой камеры 360° тканевой изолентой вокруг жгута проводов панели приборов в сборе.
