Провод массы сигнала переднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе снятия и установки высоковольтных компонентов лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и снятия/установки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
Снятие 3 шагов
-

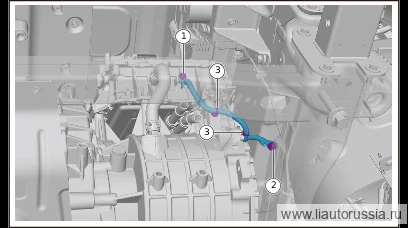

Отсоедините фиксатор (2 шт.) провода массы сигнальной цепи переднего электродвигателя.
-
Выверните крепёжный болт (1 шт.) провода массы сигнального кабеля электродвигателя. 3.
🔧 головка Внимание: M01-89146820 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 13 ммM01-89146820одноразовая деталь -
Выверните крепёжный болт провода массы сигнала переднего электродвигателя (1 шт.), снимите провод массы сигнала переднего электродвигателя.
🔧 головка Внимание: болт с шестигранной фланцевой головкой Q1860616F70 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1860616F70одноразовая деталь
Установка 3 шагов
-
Установите провод массы сигнальной цепи переднего электродвигателя, установите болт крепления (1 шт.) провода массы сигнальной цепи переднего электродвигателя. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860616F70 шестигранный фланцевый болт является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммQ1860616F70одноразовая деталь -
Установите крепёжный болт (1 шт.) провода массы сигнальной цепи переднего электродвигателя. M01-89146820 Комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: M01-89146820 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 13 ммM01-89146820одноразовая деталь -
Установите фиксатор (2 шт.) провода массы сигнального кабеля переднего электродвигателя.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод массы сигнальной цепи переднего электродвигателя, ус… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) провода массы сигнальной цепи передн… | 23±2 Н·м |
