Провод массы переднего PTC
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по электробезопасности (IC-карта) на низковольтные работы, должен работать в высоковольтных изоляционных перчатках, при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.

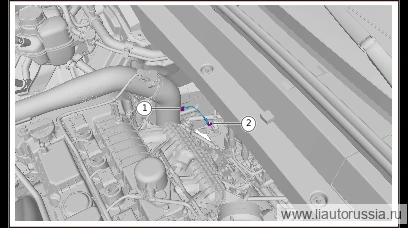

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
Снятие 2 шагов
-
Выверните крепёжную гайку провода массы переднего PTC-нагревателя (1 шт.).
🔧 головка Внимание: гайка с шестигранной фланцевой головкой Q32006F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммодноразовая деталь -
Выверните болт крепления (1 шт.) провода массы переднего PTC-нагревателя, снимите провод массы переднего PTC-нагревателя.
🔧 головка Внимание: M01-89146616 комбинированный узел из шестигранного болта, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммM01-89146616одноразовая деталь
Установка 2 шагов
-
Установите провод массы переднего PTC, установите крепёжный болт (1 шт.) провода массы переднего PTC. M01-89146616 Комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комбинированный крепёж — болт с шестигранной головкой, пружинная шайба и плоская шайба — является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммM01-89146616одноразовая деталь -
Установите крепёжную гайку (1 шт.) провода массы переднего PTC-нагревателя. Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F61 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 10 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите провод массы переднего PTC, установите крепёжный болт (1 шт… | 9±1 Н·м |
| Установите крепёжную гайку (1 шт.) провода массы переднего PTC-нагрева… | 9±1 Н·м |
