Кронштейн жгута проводов заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

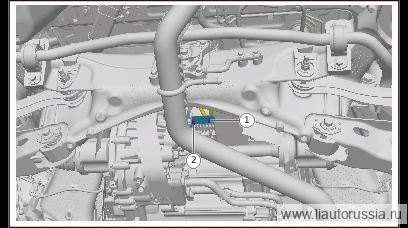

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шагов
-
Отсоедините крепёжный фиксатор (1 шт.) жгута проводов заднего электродвигателя в сборе.
-
Выверните крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.), снимите кронштейн жгута проводов заднего электродвигателя.
🔧 торцовая головка 8 мм
Установка 2 шагов
-
Установите кронштейн жгута проводов заднего электродвигателя, установите крепёжный болт кронштейна жгута проводов заднего электродвигателя (1 шт.). Q1840620F70 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70 -
Подсоедините фиксирующую защёлку (1 шт.) жгута проводов заднего электродвигателя в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн жгута проводов заднего электродвигателя, установи… | 9±1 Н·м |
