Кронштейн высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю

Высоковольтные жгуты · Li L7 2022–2023 · стр. 2175–2176 оригинала
3 шагов снятия3 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Передняя защита моторного отсека
  4. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
  5. Впускной шланг воздушного фильтра
  6. Двери багажника на электроприводе книга владельца
  7. Крышка багажника в сборе
  8. Крышка смотрового люка аккумуляторной батареи
  9. Аккумулятор книга владельца
  10. Высоковольтная система книга владельца

Снятие 3 шагов

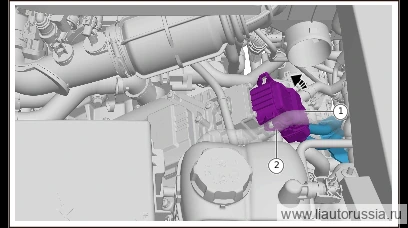

  1. Шаг 1

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

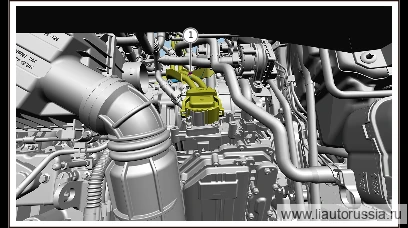

  2. Шаг 2

    Выверните крепёжный болт высоковольтного жгута проводов от тяговой аккумуляторной батареи до переднего электродвигателя (1 шт.), отведите высоковольтный жгут проводов от тяговой аккумуляторной батареи до переднего электродвигателя в сторону.

    🔧 головка 10 мм

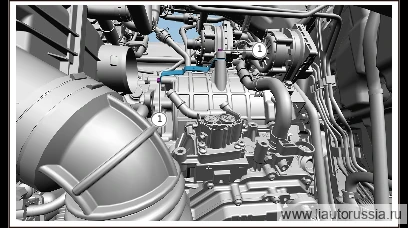

  3. Шаг 3

    Выверните болт крепления (2 шт.) кронштейна высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, снимите кронштейн высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю.

    🔧 головка 10 мм

Установка 3 шагов

  1. Шаг 1

    Установите кронштейн высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю, установите крепёжный болт (2 шт.) кронштейна высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860630F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860630F70
  2. Шаг 2

    Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  3. Шаг 3

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к переднему электродвигателю (1 шт.), медленно потяните рычаг-усилитель в направлении стрелки до упора. 2. Заблокируйте фиксатор.

Моменты затяжки — сводка

ОперацияМомент
Установите кронштейн высоковольтного жгута проводов от тяговой аккумул…9±1 Н·м
Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тя…9±1 Н·м
