Кронштейн высоковольтного жгута проводов компрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 3 шагов
-

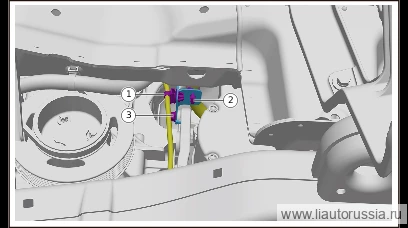

Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
-
Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Выверните крепёжный болт (1 шт.) кронштейна высоковольтного жгута проводов компрессора.
🔧 комбинированный гаечный ключ 10 мм
Установка 3 шагов
-
Установите кронштейн высоковольтного жгута проводов компрессора, установите крепёжный болт кронштейна высоковольтного жгута проводов компрессора (1 шт.). Болт с шестигранной фланцевой головкой Q1860616F70 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 рожково-накидной ключ 10 ммQ1860616F70 -
Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-
Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного жгута проводов компрессора, устан… | 9±1 Н·м |
