Выключатель стоп-сигнала в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.

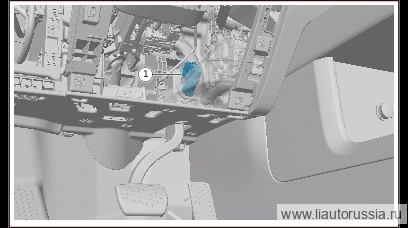

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- нижняя левая защитная панель в сборе
Снятие 2 шагов
-
Отсоедините разъём жгута проводов выключателя стоп-сигнала в сборе (1 шт.).
-
Снимите выключатель стоп-сигнала в сборе.
Примечание- При демонтаже выключателя стоп-сигнала в сборе максимально нажмите тормозную педаль, пальцем протолкните плунжер выключателя вверх до упора, затем поверните по часовой стрелке примерно на 45° и снимите выключатель стоп-сигнала в сборе.
- После снятия выключателя стоп-сигнала с педали сначала проведите визуальный осмотр, проверьте, нет ли трещин или повреждений фиксирующего блока или иных дефектов, способных повлиять на работу выключателя.
Установка 4 шагов
-
Установите выключатель стоп-сигнала в сборе.
Примечание. При установке вставьте выключатель стоп-сигнала в сборе в монтажное отверстие, затем поверните против часовой стрелки на 45°, услышите щелчок «клик» — установка выполнена. -
Подсоедините разъём жгута проводов выключателя стоп-сигнала в сборе.
-

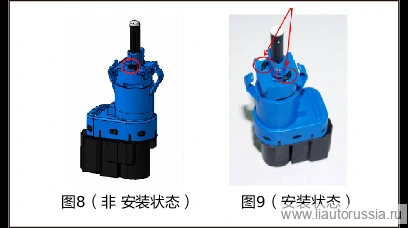

Проверка функции выключателя стоп-сигнала в сборе: после снятия выключателя стоп-сигнала в сборе с педали он находится в неустановленном состоянии (как показано на рисунке 8), в этом состоянии проверка функции выключателя стоп-сигнала в сборе невозможна; то есть проверка выключателя стоп-сигнала в сборе в этом состоянии недействительна и не может использоваться как основание для оценки исправности выключателя стоп-сигнала в сборе. Правильная проверка функции выключателя стоп-сигнала в сборе выполняется по следующим шагам: 1) сначала выдвиньте чёрный фиксирующий блок в положение, показанное на рисунке 9, при этом выключатель стоп-сигнала в сборе находится в установленном состоянии;
-

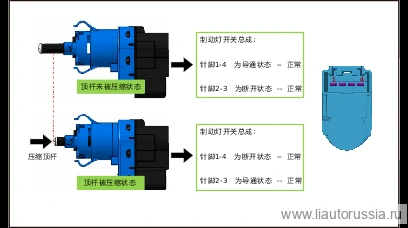

2) Затем с помощью мультиметра поочерёдно проверьте состояние проводимости контактов 1-4 и 2-3 выключателя стоп-сигнала в сборе в следующих двух состояниях: A) Выключатель стоп-сигнала в сборе: контакты 1-4 в замкнутом состоянии — норма; контакты 2-3 в разомкнутом состоянии — норма B) Выключатель стоп-сигнала в сборе: контакты 1-4 в разомкнутом состоянии — норма; контакты 2-3 в замкнутом состоянии — норма
