Генератор звука виртуального двигателя
Электрооборудование · Li L7 2022–2023 · стр. 1922–1923 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 2 шагов
-

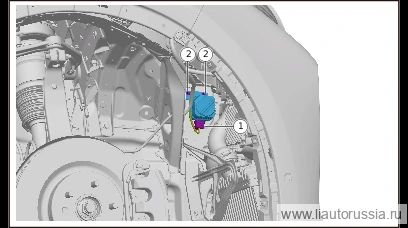

Выверните крепёжные болты генератора звука виртуального двигателя (2 шт.).
🔧 головка 8 мм -
Отсоедините разъём жгута проводов имитатора звука двигателя, снимите имитатор звука двигателя.
Установка 2 шагов
-
Подсоедините разъём жгута проводов имитатора звука двигателя.
-
Установите генератор звука виртуального двигателя, установите крепёжный болт (2 шт.) генератора звука виртуального двигателя.
⚙︎ 6±1 Н·м🔧 головка Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 6±1 Н·м 8 ммQ1840616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите генератор звука виртуального двигателя, установите крепёжны… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены генератора звука виртуального двигателя
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
