Бачок омывателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли колёсами, обратите внимание, что в этот момент нельзя перемещать автомобиль, нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- Запрещается заливать стеклоомывающую жидкость платформы M01 или жидкость, содержащую этиленгликоль.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 16
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Задний уплотнитель моторного отсека
- Передняя защита моторного отсека
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Заливная горловина бачка омывателя в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Накладка правой передней колёсной арки в сборе
- Подкрылок правого переднего колеса в сборе
Снятие 4 шагов
-

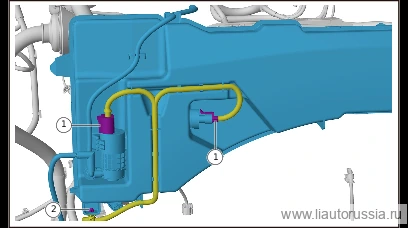

Отсоедините соединение бачка омывателя в сборе с магистралью переднего омывателя 1 в сборе.
-

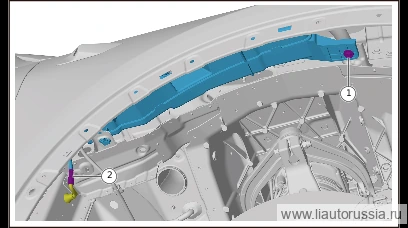

Отсоедините соединение бачка омывателя в сборе с магистралью заднего омывателя в сборе 1.
-
Выверните крепёжный болт (1 шт.) бачка омывателя в сборе, отсоедините бачок омывателя в сборе от кузова.
🔧 головка Внимание: при демонтаже бачка омывателя в сборе учитывайте длину жгута проводов бачка омывателя в сборе, во избежание повреждения 10 мм -
Отсоедините крепёжный фиксатор жгута проводов бачка омывателя в сборе (1 шт.), отсоедините разъёмы жгута проводов бачка омывателя в сборе (2 шт.), отсоедините жгут проводов бачка омывателя в сборе от бачка омывателя в сборе, снимите бачок омывателя в сборе.
Установка 4 шагов
-
Подсоедините разъёмы жгута проводов бачка омывателя в сборе (2 шт.), установите жгут проводов бачка омывателя в сборе, установите фиксирующую защёлку жгута проводов бачка омывателя в сборе (1 шт.).
-
Установите бачок омывателя в сборе, установите крепёжный болт бачка омывателя в сборе (1 шт.). Q146B0622F62L комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы. Момент затяжки: 7±1 Н·м
⚙︎ 7±1 Н·м🔧 головка 10 мм -
Соедините бачок омывателя в сборе с магистралью заднего омывателя в сборе 1.
-
Соедините бачок омывателя в сборе с передним трубопроводом омывателя 1 в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите бачок омывателя в сборе, установите крепёжный болт бачка ом… | 7±1 Н·м |
