Средний кронштейн заднего бампера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с землёй.
- Не перемещайте автомобиль в это время.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- После завершения установки с помощью пластиковой лопатки извлеките кромку уплотнителя дверного проёма и прижмите её поверх заднего бампера в сборе.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель правого заднего комбинированного фонаря
- защитная панель левого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- Демонтаж/монтаж узла заднего бампера в сборе
- Внутрисалонная низкочастотная антенна
Снятие 2 шагов
-
Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
-

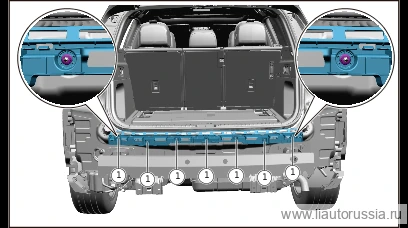

Выверните фиксирующие гайки (7 шт.) среднего кронштейна заднего бампера в сборе, снимите средний кронштейн заднего бампера в сборе.
🔧 Торцевая головка 10 мм
Установка 2 шагов
-
Установите средний кронштейн заднего бампера в сборе, установите крепёжные гайки (7 шт.) среднего кронштейна заднего бампера в сборе. Q32006F36 шестигранная гайка с фланцем. Момент затяжки: 6.0±1.0 Н·м.
⚙︎ 6.0±1.0 Н·м🔧 головка 10 мм -
Установите фиксатор жгута проводов кузова в сборе (5 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите средний кронштейн заднего бампера в сборе, установите крепё… | 6.0±1.0 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
