Правый передний щиток петли
Верхняя защита моторного отсека · Li L7 2022–2023 · стр. 3077–3078 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Защита правой петли моторного отсека в сборе
Снятие 1 шагов
-

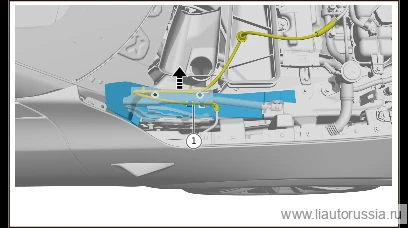

Отсоедините трубку омывателя переднего стекла 1 в сборе, снимите правый передний щиток петли в направлении стрелки.
Установка 1 шагов
-

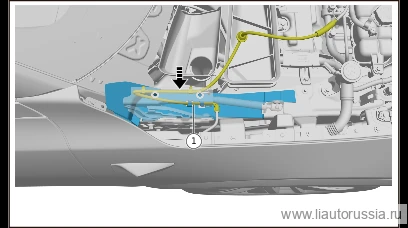

В направлении стрелки установите щиток правой передней петли, установите трубку омывателя 1 в сборе.
