Правая электрическая подножка в сборе

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Защитный кожух разъёма жгута проводов правого электродвигателя
7. Теплозащитный экран аккумуляторной батареи

Снятие 3 шагов

1.

   1

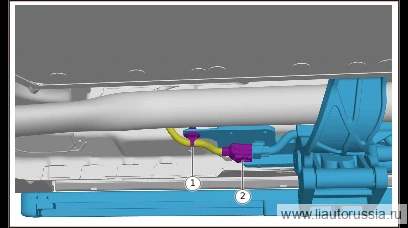

   Отсоедините разъём жгута проводов электродвигателя правой подножки с электроприводом (1 шт.).
2. 2

   Отсоедините фиксирующие клипсы жгута проводов электроподножки в сборе (правой) (1 шт.).

3.

   3

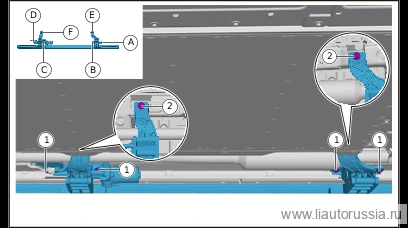

   В алфавитном порядке выверните крепёжные болты правой электрической подножки в сборе (4 шт.). 2. В алфавитном порядке выверните крепёжные болты правой электрической подножки в сборе (2 шт.), снимите правую электрическую подножку в сборе. Используемый инструмент: 13 мм головка

   🔧 головка Примечание: X01-89184830 комплект шестигранного болта с фланцем и плоской шайбой является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 13 ммX01-89184830X01-89185009одноразовая деталь

   Примечание

   • Демонтаж правой электрической подножки в сборе должен выполняться совместно двумя специалистами по ремонту.
   • X01-89185009 комплект шестигранного болта с фланцем и плоской шайбой является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями.

Установка 3 шагов

1.

   1

   Установите правую электрическую подножку в сборе, в алфавитном порядке установите крепёжные болты правой электрической подножки в сборе (4 шт.). Комплект: болт с шестигранной фланцевой головкой и плоская шайба X01-89184830 Момент затяжки: 30±3 Н·м 2. В алфавитном порядке установите крепёжные болты правой электрической подножки в сборе (2 шт.). Комплект: болт с шестигранной фланцевой головкой и плоская шайба X01-89185009 Момент затяжки: 65±5 Н·м Используемый инструмент: 13 мм головка

   ⚙︎ 30±3 Н·м⚙︎ 65±5 Н·м🔧 головка Внимание: комплект болта с шестигранной фланцевой головкой и плоской шайбой X01-89184830 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую деталь 13 ммX01-89184830X01-89185009одноразовая деталь

   Примечание

   • Для установки правой электрической подножки в сборе требуется совместная работа двух специалистов по ремонту.
   • Комплект болта с шестигранной фланцевой головкой и плоской шайбой X01-89185009 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую деталь.

2.

   2

   Установите фиксирующую защёлку жгута проводов правой подножки с электроприводом в сборе (1 шт.).
3. 3

   Подсоедините разъём жгута проводов электродвигателя электроподножки (правой) (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение электрической подножки
