Наружная передняя облицовка правой стойки B в сборе

Подготовительные работы 15

1. Двери багажника на электроприводе книга владельца
2. Подъём и опускание дверного стекла
3. Аккумулятор книга владельца
4. Двери автомобиля книга владельца
5. Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
6. Заглушка внутренней ручки правой передней двери
7. Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
8. Снятие/установка узла облицовочной панели правой передней двери
9. Компоненты обшивки правой передней двери — молдинг оконной рамы правой передней двери в сборе.
10. правое наружное зеркало заднего вида в сборе
11. наружный водоотражатель правой передней двери в сборе
12. внутренний молдинг стекла правой передней двери
13. малая водонепроницаемая плёнка правой передней двери в сборе
14. водонепроницаемая плёнка правой передней двери в сборе
15. стекло правой передней двери в сборе

Снятие 2 шагов

1. 1

   В направлении, указанном стрелкой, отсоедините направляющую стекла правой передней двери в сборе от сварного узла металлической панели правой передней двери в сборе.

2.

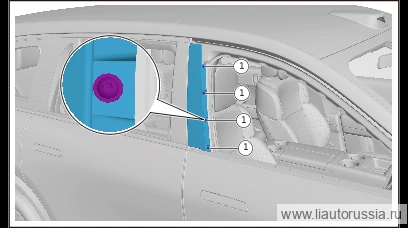

   2

   Выверните крепёжные винты передней наружной облицовки правой стойки B в сборе (4 шт.), снимите переднюю наружную облицовку правой стойки B в сборе.

   🔧 головка-бита T25

Установка 2 шагов

1.

   1

   Установите переднюю наружную накладку правой стойки B в сборе, установите крепёжные винты передней наружной накладки правой стойки B в сборе (4 шт.). M01-89275016 самонарезающий винт с внутренним шестигранником, цилиндрической головкой и фланцем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T20M01-89275016

2.

   2

   Установите направляющий паз стекла правой передней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Калибровка камер кругового обзора
